EQ: Ses Mühendisliğinin Bilimi ve Sanatı Ekolayzır Hakkında Bilmeniz Gereken Her Şey -stüdyo ARTLINE
Equalization (EQ), yalnızca basları azaltmak artırmak , vokali parlaklaştırmak veya miksin frekans dengesini düzeltmek değildir. Analog devre tasarımından dijital filtre algoritmalarına, faz ve zaman davranışından insan işitmesine, mikrofon ve akustik etkileşimlerinden mastering zincirine kadar uzanan büyük bir mühendislik alanıdır. Bildiğimiz gibi bir cihazın neden belirli bir ses karakteri oluşturduğuna yalnızca dinleme izlenimleriyle değil, ölçülebilir davranışlarla da destekleyerek kara verebiliriz. .
Bir EQ’nun 100 Hz’de 2 dB yükseltme yapması tek başına onun sesini tanımlamaz. Filtrenin topolojisi, Q değeri, faz yanıtı, harmonik distorsiyonu, gürültüsü, giriş ve çıkış katları, empedans etkileşimleri ve uygulanan sinyal seviyesi de incelenmelidir. EQ ses mühendisliğinin detaylı bilinmesi gereken konularından biridir . @Hakan NART ARTLINE
EQ nedir? Bir frekans düğmesinin arkasındaki mühendislik
BÖLÜM I — Sesin fiziği, akustik ve EQ’nun matematiksel temelleri
1. Ses mühendisliğinde frekans neden tek başına yeterli değildir?
Bir müzik kaydında duyduğumuz şey yalnızca frekansların dağılımı değildir. Aynı zamanda zaman içinde değişen genlik, faz ilişkileri, harmonik yapı, transientler, oda yansımaları ve işitsel algının birleşimidir.
Örneğin 100 Hz’de güçlü enerji bulunan iki kayıt, aynı miktarda bas içeriyor gibi görünse bile farklı duyulabilir. Birinde 100 Hz sürekli devam eden bas gitar notasından, diğerinde kısa süreli kick transientinden kaynaklanabilir. Ortalama spektrumları benzer olsa bile zaman içindeki davranışları farklıdır.
Bu nedenle EQ kararlarında üç temel bakış açısını birlikte kullanmalıyız:
Hangi frekanslarda ne kadar enerji bulunduğunu inceleriz. Spektrum analizörleri ve frekans cevabı grafikleri bu alana aittir.
Transientleri, atak ve sönümlemeyi, kısa süreli rezonansları ve dinamik değişimleri inceleriz.
Frekans bileşenlerinin faz ilişkilerini, filtrelerin grup gecikmesini ve çoklu mikrofonlarda oluşabilecek etkileşimleri inceleriz.
Bu üç alan birbirinden bağımsız değildir. Bir filtreyi değiştirdiğimizde genlik cevabının yanı sıra faz ve zaman davranışı da değişebilir. Ancak bu, her EQ müdahalesinin mutlaka işitilebilir bir zamanlama problemi oluşturduğu anlamına gelmez.
1.1. Harmonikler ve temel frekans
İdeal bir periyodik sesin temel frekansı \(f_0\) ise harmonikleri çoğunlukla şu frekanslarda bulunur:
Temel frekansı 100 Hz olan bir bas notasının harmonikleri 200, 300, 400, 500 Hz ve devamında yer alabilir.
Bu bilgi miks sırasında önemlidir. Bas gitarın temel frekansını yükseltmek her zaman daha iyi duyulmasını sağlamaz. Küçük hoparlörlerde temel frekans yeterince üretilemediğinde, üst harmoniklerin dengesi enstrümanın algılanmasına yardımcı olabilir.
Aynı prensip vokalde de geçerlidir. Temel frekans sesin perdesini belirlemede önem taşırken, formantlar ve harmoniklerin göreli dağılımı sesin tınısını ve anlaşılabilirliğini etkiler. Bir vokali yalnızca temel frekansına bakarak EQ ile düzeltmek mümkün değildir.
1.2. Dalga boyu ve oda davranışı
Sesin havadaki dalga boyu:
Burada \(c\), sesin yayılma hızı; \(f\), frekanstır. Yaklaşık 20 °C sıcaklıkta ses hızı \(343\ \mathrm{m/s}\) kabul edilirse:
-50 Hz için dalga boyu yaklaşık 6,86 m.
-100 Hz için yaklaşık 3,43 m.
-1 kHz için yaklaşık 34,3 cm.
-10 kHz için yaklaşık 3,43 cm.
Bu hesap, stüdyo akustiğiyle EQ arasındaki bağlantıyı gösterir. Düşük frekanslarda odanın boyutları ve sınırları güçlü rol oynarken, yüksek frekanslarda yüzeylerin yansıtma ve soğurma özellikleri daha belirgin olabilir. @HakanNART Stüdyo ARTLINE
Bir odada belirli bir frekansta duyulan bas fazlalığı, kaynağın kendisinden değil oda modlarından veya dinleme konumundan kaynaklanabilir. EQ, belirli bir dinleme noktasındaki frekans cevabını iyileştirebilir; ancak derin bir akustik iptali bütün odada ortadan kaldırmaz.
Bu nedenle doğru sıra çoğunlukla şöyledir: önce oda ve hoparlör yerleşimini incelemek, sonra akustik sorunu değerlendirmek, ardından gerektiğinde EQ ile ince ayar yapmak.
BÖLÜM II — EQ filtrelerinin matematiği ve tasarımı
2.1. dB, oktav ve frekans aralıkları
Müzik sistemlerinde frekans ekseni çoğunlukla logaritmiktir. Çünkü 100 Hz’den 200 Hz’ye çıkmak bir oktav, 1.000 Hz’den 2.000 Hz’ye çıkmak da bir oktavdır.
Bir frekansın \(n\) oktav yukarıdaki karşılığı:
Örneğin 125 Hz’den üç oktav yukarı:
Üç oktav aşağı ise:
Bu logaritmik ilişki, parametrik EQ arayüzlerinin neden 20 Hz, 100 Hz, 1 kHz ve 10 kHz gibi oranları temel alan bir dağılım kullandığını açıklar.
2.2. Filtre eğimi: 6, 12, 18 ve 24 dB/oktav
Bir high-pass veya low-pass filtrenin eğimi, kesim bölgesinin ötesinde sinyalin ne kadar hızlı azaldığını gösterir.
İdeal asimptotik davranışta, her birinci dereceden kutup yaklaşık 6 dB/oktav eğim katkısı sağlar. Dolayısıyla:
| Filtre derecesi | Yaklaşık eğim |
|---|---|
| 1. derece | 6 dB/oktav |
| 2. derece | 12 dB/oktav |
| 3. derece | 18 dB/oktav |
| 4. derece | 24 dB/oktav |
Gerçek filtrenin kesim noktasında ve hemen çevresinde davranışı, yalnızca bu eğim değerinden çıkarılamaz. Butterworth, Bessel ve Linkwitz–Riley gibi filtre aileleri; genlik, faz, geçiş bölgesi ve çok yollu sistemlerdeki birleşme davranışı açısından farklı tasarım hedeflerine sahiptir.
Örneğin bir vokalde 80 Hz high-pass filtresi kullanmak, 80 Hz altındaki her şeyi tamamen silmek anlamına gelmez. Filtre eğimi ve kesim noktasının tanımı, 80 Hz çevresindeki zayıflatmayı belirler.
2.3. Q faktörünü doğru hesaplamak
Q faktörü için yaygın yaklaşım:
Burada \(f_1\) ve \(f_2\), ilgili filtre tanımına göre bant genişliğini belirleyen alt ve üst frekanslardır.
Örneğin merkez frekans \(f_0=1000\ \mathrm{Hz}\), bant genişliği \(BW=250\ \mathrm{Hz}\) ise:
Fakat oktav cinsinden bant genişliğini kullanırken daha dikkatli olmak gerekir. Merkez frekansın etrafında simetrik logaritmik aralık için alt ve üst sınırlar şu şekilde ifade edilebilir:
Burada \(B\), oktav cinsinden toplam bant genişliğidir. Bu durumda:
Dolayısıyla:
Örneğin tam bir oktavlık bant genişliği için:
Bu sonuç, oktav genişliğindeki bir bant için yaklaşık Q değerinin 1,414 olduğunu gösterir. Buradaki önemli ayrıntı, farklı EQ tasarımlarının Q kontrolünü aynı matematiksel tanımla uygulamayabilmesidir.
2.4. Bell filtresinin transfer fonksiyonu
Bir parametrik bell filtresinin genlik cevabı, merkez frekans, kazanç ve Q parametreleriyle şekillenir. İkinci dereceden bir filtre bölümünün dijital uygulamasında genel transfer fonksiyonu şu biçimdedir:
Katsayıların işaret ve normalizasyon tanımı uygulamaya göre değişebilir. Bu nedenle bir yazılımın katsayılarını yorumlarken kullanılan denklem konvansiyonu bilinmelidir.
Burada \(z^{-1}\), bir örneklik gecikmeyi temsil eder. Filtre katsayıları değiştirildiğinde kutupların ve sıfırların konumları değişir; bunun sonucunda frekans cevabı ve faz davranışı yeniden şekillenir.
BÖLÜM III — Faz, zaman ve analog-dijital EQ arasındaki gerçek farklar
Bu konu, ses mühendisliğinde en çok yanlış anlaşılan alanlardan biridir. “Analog EQ daha müzikal”, “dijital EQ fazı bozar” veya “linear-phase EQ zamanlamayı korur” gibi ifadeler, teknik ayrıntıları açıklamadan kullanıldığında yanıltıcı olabilir.
3.1. Faz kayması ne demektir?
Sinüzoidal bir sinyali şöyle ifade edebiliriz:
Burada \(\phi\), sinyalin faz açısıdır. Bir EQ’nun faz cevabı, girişteki her frekans bileşeninin fazının ne kadar değiştiğini gösterir.
Önemli ayrım şudur: Faz değişimi, tek başına distorsiyon veya ses kalitesinin bozulması anlamına gelmez. Bir sinyalin frekans bileşenleri arasındaki faz ilişkisi değiştiğinde, bileşenlerin toplam dalga biçimi değişebilir. Bunun işitilebilir etkisi sinyalin içeriğine ve dinleme koşullarına bağlıdır.
Bir filtrenin faz davranışını incelerken üç kavramı ayırmalıyız:
-Faz cevabı: Her frekansta oluşan faz değişimi.
-Faz gecikmesi: Faz kaymasının açısal frekansa oranıyla ilişkili gecikme ölçüsü.
-Grup gecikmesi: Faz cevabının açısal frekansa göre türevi üzerinden tanımlanan gecikme.
Grup gecikmesi:
Burada \(\phi(\omega)\) radyan cinsinden, \(\omega\) ise rad/s cinsindendir. Sonuç saniye birimindedir.
Bu ölçü özellikle filtrelerin transientlere ve çoklu mikrofon sinyallerinin birleşmesine etkisini anlamada yararlıdır.
3.2. Minimum-phase ve linear-phase EQ
Minimum-phase
Birçok klasik analog EQ ve yaygın IIR dijital EQ tasarımı bu davranış ailesiyle ilişkilidir. Aynı genlik cevabını sağlayan nedensel ve kararlı sistemler arasında, uygun koşullarda en düşük faz gecikmesini sağlayan çözüm olarak tanımlanır. Geçiş bölgesinde frekansa bağlı faz dönüşü oluşabilir.
Fazı frekansla doğrusal değiştirerek farklı frekans bileşenleri arasında sabit zaman gecikmesi sağlayabilir. FIR filtrelerle yaygın biçimde uygulanır. Bunun karşılığında gecikme ve bazı tasarımlarda transient öncesi salınım, yani pre-ringing görülebilir.
Linear-phase filtrelerin her zaman daha doğru veya daha şeffaf olduğunu söylemek doğru değildir. Özellikle keskin filtrelerle işlenen kick, trampet ve perküsif kaynaklarda dürtü yanıtı incelenmeli; mastering uygulamalarında ise hem frekans cevabı hem de dinleme sonucu değerlendirilmelidir.
3.3. Analog EQ’nun faz davranışı
Analog EQ’lar da faz değişimine neden olabilir. Bu durum yalnızca dijital işlemenin bir özelliği değildir.
Bir analog filtrede dirençler, kondansatörler, indüktörler ve aktif katlar frekansa bağlı genlik ve faz davranışını belirler. Örneğin RC veya LC filtre ağları, genlik cevabını şekillendirirken faz dönüşü de oluşturabilir.
Manley Massive Passive gibi pasif filtre ağları ile aktif kazanç katlarını bir araya getiren tasarımları değerlendirirken şu sorular sorulmalıdır:
-Frekans cevabı hangi filtre ağları tarafından belirleniyor?
-Faz dönüşü frekans boyunca nasıl değişiyor?
-Çıkış katının seviyesi ve yükleme koşulları sonucu etkiliyor mu?
-Harmonik distorsiyon, gürültü ve seviye bağımlılığı ne düzeyde?
-Aynı tonal eğri dijital ortamda oluşturulduğunda hangi farklar kalıyor?
Bu sorulara ölçüm ve dinleme deneyleriyle yanıt verilmesi, “analog sıcaklığı” gibi genel ifadelerden daha anlamlıdır. @HakanNART
BÖLÜM IV — Dijital EQ’da örnekleme ve hesaplama sınırları
4.1. Nyquist frekansı
Dijital ses sisteminde örnekleme frekansı \(f_s\) ise Nyquist frekansı:
Örneğin 48 kHz örnekleme frekansında:
İdeal örnekleme koşullarında, Nyquist sınırının üzerindeki frekans bileşenleri uygun biçimde sınırlandırılmazsa aliasing oluşabilir. Gerçek ADC sistemleri, örnekleme öncesinde bu riski azaltan analog anti-aliasing filtreleri kullanır.
Dijital EQ tasarımında da Nyquist frekansına yakın bölgelerde filtre tasarımının ve katsayı hesaplamasının dikkatle ele alınması gerekir. Örneğin 48 kHz sistemde 20 kHz çevresinde çok dar bir filtre tasarlamak, 1 kHz çevresinde aynı filtreyi tasarlamaktan farklı sayısal ve pratik kısıtlar doğurabilir.
| Özellik | IIR | FIR |
|---|---|---|
| Yapı | Geri beslemeli olabilir | Sonlu dürtü yanıtı |
| Hesaplama | Genellikle verimli | Filtre uzunluğuna bağlı |
| Faz | Genellikle doğrusal değildir | Doğrusal faz tasarlanabilir |
| Gecikme | Çoğunlukla düşük | Uzun filtrelerde artabilir |
| Kullanım | Parametrik EQ, gerçek zamanlı işlem | Linear-phase EQ, hassas filtreleme |
Bu tablo genel eğilimleri özetler; her uygulama farklıdır. FIR filtrelerin tamamı linear-phase değildir, IIR filtrelerin tamamı da aynı faz davranışını göstermez.
4.3. Örnek hesaplama: Filtre gecikmesi
48 kHz örnekleme frekansında 1 örneğin süresi:
Bir FIR filtrenin doğrusal fazlı, simetrik \(N\) katsayılı bir tasarım olduğunu varsayalım. Grup gecikmesi:
Örneğin \(N=2049\) ve \(f_s=48000\) Hz için:
Bu, seçilen FIR filtre tasarımı için yaklaşık grup gecikmesidir; her linear-phase EQ bu uzunlukta filtre kullanmaz. Gerçek gecikme, algoritmanın tasarımına ve çalışma moduna bağlıdır.
Bu örnek, özellikle canlı kayıt, monitörleme ve düşük gecikmeli performans uygulamalarında neden yalnızca frekans cevabına bakılamayacağını gösterir.
BÖLÜM V — EQ seçimi ve gerçek stüdyo uygulamaları
5.1. Kayıt aşamasında EQ
Kayıt sırasında EQ kullanımı iki temel yaklaşımda değerlendirilebilir:
-Kayıt öncesi veya kayıt sırasında: Kaynağın tonunu şekillendirmek, sorunları kontrol etmek veya belirli bir ses karakterini elde etmek.
-Kayıt sonrasında: Kayıt edilmiş sinyal üzerinde düzeltme ve yaratıcı ton şekillendirme yapmak.
Kayıt sırasında yapılan işlemler, analog zincire ve kayıt sistemine göre kalıcı hâle gelebilir. Bu nedenle büyük tonal değişikliklerden önce mikrofon konumu, kaynak performansı, oda akustiği ve preamp kazancı değerlendirilmelidir.
5.2. Miks aşamasında EQ
Miks sırasında EQ’nun işlevleri genel olarak üçe ayrılabilir:
-Düzeltici EQ: Rezonans, uğultu veya tonal dengesizlikleri kontrol etmek.
-Düzenleyici EQ: Enstrümanların birbirlerinin alanına gereksiz biçimde girmesini azaltmak.
-Yaratıcı EQ: Bir kaynağın tınısını, karakterini veya miks içindeki algılanan konumunu değiştirmek.
Bu kategoriler birbirini dışlamaz. Aynı EQ ayarı birden fazla amaca hizmet edebilir.
Örneğin bir vokalde 250 Hz çevresinde geniş bir kesim yapmak, sesin gövdesini azaltabilir; ancak bunun miks içindeki etkisi diğer enstrümanlara, vokalistin tınısına ve kayıt zincirine bağlıdır. Frekans aralıkları yalnızca başlangıç noktasıdır, evrensel reçete değildir. @Hakan NART ARTLINE Stüdyo
5.3. Mastering aşamasında EQ
Mastering EQ’su çoğunlukla daha geniş ölçekli tonal dengeyi hedefler. Ancak bu, mastering sırasında yalnızca geniş filtreler kullanılabileceği anlamına gelmez. Gerektiğinde dar müdahaleler de yapılabilir.
-Sol ve sağ kanal arasındaki tonal tutarlılık.
-Mono uyumluluğu ve stereo görüntü.
-Alt frekansların kontrolü.
-EQ sonrası tepe seviyeleri ve headroom.
-İşlemin loudness üzerindeki etkisi.
-EQ değişikliğinin farklı dinleme sistemlerinde sonucu.
Bir EQ müdahalesi sonrasında sinyal daha yüksek duyuluyorsa, bu farkın daha iyi tonal dengeyle karıştırılmaması gerekir. Bu yüzden A/B karşılaştırmalarında çıkış seviyelerini mümkün olduğunca eşleştirmek önemlidir.
BÖLÜM VI — Dünyanın önde gelen analog EQ tasarımları: devre mimarisi, karakter ve mühendislik
6.1. Bir EQ’yu gerçekten farklı yapan nedir?
Bir ekolayzırı yalnızca frekans eğrisiyle değerlendirmek eksik bir yaklaşımdır. İki EQ aynı merkez frekansında, aynı kazançta ve benzer bant genişliğinde çalışsa bile sesleri bütünüyle aynı olmak zorunda değildir.
Bir EQ’nun teknik davranışını en az şu sekiz başlık altında incelemek gerekir:
-Genlik frekans cevabı: Hangi frekanslar, ne kadar yükseltiliyor veya azaltılıyor?
-Faz cevabı: Frekans bileşenleri arasında ne kadar faz kayması oluşuyor?
-Geçici rejim davranışı: Darbe ve transient gibi hızlı değişimler nasıl etkileniyor?
-Gürültü: Devrenin girişine göre eklediği gürültü ne düzeyde?
-Harmonik distorsiyon: Devre doğrusal olmayan davranış gösteriyor mu; gösteriyorsa hangi koşullarda?
-Headroom ve kırpılma: Devre hangi sinyal seviyesinde doğrusal çalışma bölgesinden çıkıyor?
-Kontrol etkileşimleri: Bir bandın değişmesi diğer bandın davranışını etkiliyor mu?
-Tekrarlanabilirlik: Aynı ayar, farklı oturumlarda ve kanallarda ne kadar tutarlı sonuç veriyor?
Özellikle son iki madde, donanım EQ’larında önemlidir. Bazı tasarımlarda bantlar birbirinden büyük ölçüde bağımsız davranırken, bazılarında aynı anda yapılan boost ve cut işlemleri beklenenden farklı bir eğri oluşturabilir. Stereo mastering için sol ve sağ kanal arasındaki küçük farklar da ayrıca değerlendirilmelidir.
Burada temel mühendislik ayrımı şudur: Bir EQ’nun ölçülebilir farklılık göstermesi, o farklılığın mutlaka daha iyi veya daha kötü duyulacağı anlamına gelmez. Duyulabilirlik; farkın büyüklüğüne, program materyaline, dinleme seviyesine, monitör sistemine ve yapılan karşılaştırmanın doğruluğuna bağlıdır.
6.2. Pultec EQP-1A: geniş tonal şekillendirme ve boost–attenuation etkileşimi
Pultec EQP-1A, pasif filtre ağlarıyla geniş frekans bölgelerini şekillendiren ve sinyal seviyesini telafi etmek için aktif kazanç katı kullanan klasik bir tasarım ailesidir. Tarihsel cihazın ve modern replikaların bileşenleri, kazanç katları ve ölçülen performansları birebir aynı olmayabilir.
Pasif filtre neden önemlidir?
Pasif bir filtre, frekans cevabını direnç, kondansatör ve bobin gibi bileşenlerle oluşturur. İdeal bir pasif ağ enerji üretmez; belirli frekanslardaki enerjiyi farklı oranlarda geçirir veya zayıflatır. Gerçek devrede kaynak empedansı, yük empedansı ve filtre elemanlarının kayıpları da sonucu etkiler.
Pultec tarzı tasarımların ayırt edici özelliklerinden biri, düşük frekans bölgesinde boost ve attenuation kontrollerinin birlikte kullanılabilmesidir. Bu iki kontrolün oluşturduğu toplam eğri, her zaman basit bir yükseltmenin arkasına yerleştirilmiş bağımsız bir kesme gibi davranmaz. Filtre ağlarının topolojisi ve etkileşimi sonucu eğrinin şekli değişebilir.
Örneğin kick veya bas gitar üzerinde 60 Hz çevresini güçlendirirken daha üst bas bölgesinde oluşan şişkinliği kontrol etmek isteyebilirsiniz. Pultec tipi eğri, tek bir dar tepe üretmek yerine daha geniş ve müzikal bir tonal değişim sağlayabilir.
Ancak burada önemli bir ayrım vardır: Pultec eğrisi her zaman “daha iyi bas” anlamına gelmez. Bir miksin alt frekansları zaten yoğun ise aynı işlem kick ile bas gitarın çakışmasını artırabilir. Sonuç, kaynakların spektral dağılımına ve düzenlemedeki rollerine bağlıdır.
Mühendislik açısından nelere bakılmalı?
-Boost ve attenuation kontrolleriyle oluşan gerçek birleşik frekans cevabı ölçülmeli.
-İşlem öncesi ve sonrası çıkış seviyesi eşleştirilmeli.
-Düşük frekanstaki değişimin üst harmonikler üzerindeki algısal etkisi değerlendirilmelidir.
-Tüp devresinin harmonik distorsiyonu, cihazın giriş ve çıkış seviyesine göre ölçülmelidir.
-Stereo çiftlerde kanal eşleşmesi kontrol edilmelidir.
Kullanım alanları: Kick, bas gitar, piyano, vokal gövdesi ve geniş tonal mastering dokunuşları.
6.3. Neve 1073: mikrofon preamplifikatörü ile EQ’nun birlikte çalışması
Neve 1073’ü değerlendirirken yalnızca EQ bölümüne bakmak yeterli değildir. Bu cihaz, mikrofon preamplifikatörü ve EQ fonksiyonlarını aynı sinyal yolu içinde bir araya getiren bir tasarımdır. Dolayısıyla duyulan sonuç; EQ eğrisinin yanı sıra giriş kazancı, devre seviyeleri, transformatör davranışı ve sonraki katların çalışma koşullarından da etkilenebilir.
1073 ailesinin klasik düzeninde yüksek frekans shelving bandı, seçilebilir orta frekans bandı ve düşük frekans shelving bandı bulunur. Orta frekans bölümünün seçilebilir merkez frekansları, vokal ve enstrümanların gövde, burunluluk, varlık ve saldırı bölgelerini şekillendirmeyi kolaylaştırır. Tasarımın ayrıntıları orijinal modül, revizyon ve modern üretici sürümüne göre doğrulanmalıdır.
Preamp kazancı ile EQ boost’u aynı şey değildir
Bu ayrım kayıt mühendisliği açısından kritik önemdedir.
-Preamp gain, mikrofon seviyesindeki sinyali kayıt zincirinin kullanabileceği seviyeye yükseltir.
-EQ boost, belirli frekans bölgelerinin diğer frekanslara göre seviyesini artırır.
-Çıkış seviyesi, bu işlemlerden sonra cihazın bir sonraki ekipmana gönderdiği sinyal düzeyidir.
Bir vokali 3 kHz civarında yükseltmek ile preamp kazancını artırmak aynı işlem değildir. Birincisi spektral dengeyi değiştirir; ikincisi, tasarımına bağlı olarak, tüm sinyalin seviyesini ve devrenin hangi çalışma bölgesinde bulunduğunu değiştirir.
Örneğin EQ öncesi sinyalin tepe seviyesi −12 dBFS, EQ sonrasındaki tepe seviyesi −8 dBFS ise, bu 4 dB’lik yükselmenin tamamının seçilen bandın kazancından geldiğini varsayamayız. Filtrenin genişliği, sinyalin spektral içeriği ve faz ilişkileri de çıkış tepesini etkiler. Ayrıca analog cihazın dBu cinsinden çalışma seviyesi ile dönüştürücünün dBFS seviyesi ayrı ayrı ele alınmalıdır.
Kullanım alanları: Rap vokal, erkek ve kadın vokalleri, elektrik gitar, piyano ve karakterli kayıt zincirleri.
6.4. API 550A: oransal Q ve seçilebilir frekanslarla hızlı şekillendirme
API 550A tarzı EQ
Seçilebilir frekans ve kazanç kontrolleri
API 550A, frekans seçenekleri ve kademeli kazanç kontrolleriyle hızlı çalışmaya uygun, klasik bir program EQ’sudur. Bu tür tasarımlar, çok sayıda hassas parametreyi sürekli ayarlamak yerine, önceden belirlenmiş frekans ve kazanç adımlarıyla tonal kararları hızlandırır.
Oransal Q davranışında, boost veya cut miktarı arttıkça filtrenin bant genişliği de değişebilir. Bu, sabit Q’lu parametrik EQ’lardan farklı bir kontrol hissi oluşturur. Ancak her API modeli ve revizyonu için aynı davranış varsayılmamalıdır; üretici dokümantasyonundaki tasarım açıklaması ve ölçüm eğrileri esas alınmalıdır.
Örneğin bir trampetin üst frekanslarını belirginleştirmek için 5 kHz civarında yükseltme yapmak, sabit Q’lu bir EQ’da belirli bir genişlikte kalabilir. Oransal Q davranışında ise kazanç arttıkça etkilenen bölgenin genişliği de değişebilir. Bu durum, işlemin miks içinde nasıl algılandığını etkiler.
Kullanım alanları: Trampet, kick, elektrik gitar, bas, perküsyon ve hızlı kanal EQ işlemleri.
6.5. Manley Massive Passive: pasif filtreleme, aktif kazanç ve faz davranışı
Manley Massive Passive stereo EQ
Massive Passive, klasik bir parametrik EQ’nun yalnızca daha pahalı bir sürümü değildir; filtre ağlarının yapısı ve kazanç katlarıyla kendine özgü bir yaklaşım sunar. Kesin teknik değerlendirmede üreticinin kullanım kılavuzu temel alınmalıdır. Dünyadaki en iyi EQ lardan birisidir ve stüdyomuz ARTLINE da kayıt miks ve mastering için mevcuttur
Pasif filtre ile aktif kazanç katı arasındaki ilişki
“Pasif EQ” ifadesi, cihazın tamamında hiçbir aktif eleman bulunmadığı anlamına gelmeyebilir. Burada önemli olan, frekans seçiciliğini oluşturan filtre ağının nasıl çalıştığıdır.
Basitleştirilmiş bir sinyal yolu şöyle düşünülebilir:
Giriş katı
Sinyali kabul etme ve uygun çalışma seviyesine getirme
Pasif EQ filtre ağları
Frekansa bağlı genlik ve faz değişimi
Aktif kazanç katı
Seviye telafisi ve cihazın toplam davranışına katkı
Çıkış
Sonraki cihaz veya dönüştürücü
Bu şema, pasif filtreleme ile aktif kazanç arasındaki kavramsal ilişkiyi gösterir; üreticinin kesin devre şeması değildir.
Bu yapıda çıkış sinyalini etkileyen tek faktör, ön panelde gördüğümüz frekans eğrisi değildir. Filtrelerin elektriksel davranışı, aktif katların çalışma seviyesi ve cihazın frekanslara göre oluşturduğu faz ilişkisi birlikte değerlendirilmelidir.
Massive Passive fazı değiştirir mi?
Evet. Analog EQ filtrelerinin çoğunda olduğu gibi Massive Passive de frekansa bağlı faz kayması oluşturur. Bu, tek başına bir tasarım kusuru değildir. Filtreleme işlemiyle genlik cevabını değiştirirken faz cevabının da değişmesi, minimum fazlı filtre sistemlerinde beklenen bir davranıştır.
Bir filtreyi karmaşık frekans cevabıyla ifade edersek:
Burada:
-\(|H(f)|\), frekansa bağlı genlik cevabıdır.
-\(\phi(f)\), frekansa bağlı faz cevabıdır.
Bir EQ bandını yükselttiğimizde veya kestiğimizde yalnızca genlik eğrisinin değiştiğini düşünmemeliyiz. Faz cevabının şekli de değişebilir. Bunun miktarı; frekans ayarına, kazanca, bant genişliğine ve filtrenin topolojisine bağlıdır.
Ancak faz değişimi ile duyulabilir bozulmayı eş anlamlı kullanmak yanlıştır. Tek başına işlenen bir vokaldeki faz cevabı değişimi, bazı durumlarda son derece az fark edilir olabilir. Aynı sinyalin işlenmiş ve işlenmemiş kopyaları karıştırıldığında ise faz farkları belirgin frekans iptallerine neden olabilir.
Massive Passive için profesyonel test yöntemi
Cihazı değerlendirirken şu ölçüm ve dinleme dizisini uygulamak gerekir:
-EQ bypass ve aktif durumdayken aynı test sinyalini kaydedin.
-Çıkış seviyelerini eşleştirin.
-Frekans cevabını ölçün.
-Faz cevabını ve mümkünse grup gecikmesini ölçün.
-Bir sinüs taraması veya çok tonlu testle harmonik ve intermodülasyon distorsiyonunu inceleyin.
-Aynı ayarları tekrar çağırarak kanal ve oturum tutarlılığını kontrol edin.
-Müzik materyalinde, seviye eşleştirilmiş ve körleştirilmiş A/B testi yapın.
Ölçümlerde giriş seviyesi mutlaka belirtilmelidir. Bir analog cihazın düşük seviyedeki davranışı ile yüksek seviyede, çıkış katının daha fazla zorlandığı koşullardaki davranışı aynı olmayabilir.
Stüdyo ARTLINE uygulaması: Massive Passive’i yalnızca mastering zincirinin sonunda kullanmak zorunda değilsiniz. Piyano, bas, yaylılar, vokal grupları ve stereo miks üzerinde geniş tonal değişiklikler için değerlendirilebilir. Bununla birlikte her kullanımda cihazın gürültü tabanı, headroom’u, dönüştürücü seviyesi ve işlem sonucunda oluşan toplam seviye hesaba katılmalıdır.
Stüdyomuz ARTLINE 2da yıllardır severek kullanıyoruz. Dene KULAĞINA GÜVEN . @Hakan NART Stüdyo ARTLINE
6.6. GML 8200: hassas parametrik EQ yaklaşımı
Parametrik bir bell filtresinin temel parametreleri şunlardır:
-\(f_0\): merkez frekansı
-\(G\): yükseltme veya kesme miktarı
-\(Q\): filtrenin bant genişliğiyle ilişkili kalite faktörü
Yaklaşık ilişki:
Buradaki \(BW\), ilgili tanıma göre belirlenen bant genişliğidir. Bu ifade sezgisel olarak yararlı olsa da, gerçek EQ tasarımlarında bant genişliğinin nasıl tanımlandığı ve filtrenin hangi cevaba sahip olduğu önemlidir.
Örneğin 1 kHz merkez frekansında daha dar bir filtreyle 2 dB kesme yapmak, geniş bir filtreyle aynı miktarda kesme yapmaktan farklı bir spektral alanı etkiler. Dar filtreler rezonans ve tonal problemlerin belirli bir bölgesini hedeflemek için faydalı olabilir; ancak gereğinden fazla dar ve çok sayıda kesme kullanmak, sesin doğal tonal dengesini bozabilir.
Kullanım alanları: Mastering, hassas tonal düzeltmeler, rezonans kontrolü ve geniş bantlı kaynaklarda kontrollü şekillendirme.
6.7. Analog EQ tasarımlarını karşılaştırırken doğru sorular
| EQ tasarımı | Temel yaklaşım | Özellikle incelenecek konu |
|---|---|---|
| Pultec EQP-1A | Pasif filtre ağları ve aktif seviye telafisi | Boost–attenuation etkileşimi |
| Neve 1073 | Preamp ve EQ’nun birleşik sinyal yolu | Kazanç yapısı ve çalışma seviyesi |
| API 550A | Seçilebilir frekanslı, kademeli program EQ’su | Oransal Q ve bant etkileşimi |
| Manley Massive Passive | Pasif filtreleme yaklaşımı ve aktif katlar | Geniş tonal şekillendirme, faz ve headroom |
| GML 8200 | Hassas parametrik kontrol | Frekans, Q ve kazanç ayarlarının doğruluğu |
Bu tablo bir kalite sıralaması değildir. Her tasarım farklı bir çalışma yaklaşımı sunar. Aynı miks üzerinde yapılan kontrollü karşılaştırma, belirli bir görev için hangisinin daha uygun olduğunu ortaya koyabilir.
BÖLÜM VII — Dijital EQ: algoritmalar, filtre katsayıları ve gerçek zamanlı işlem
7.1. Dijital EQ yalnızca ekranda çizilen eğri değildir
Dijital bir EQ, ses örnekleri üzerinde matematiksel işlemler gerçekleştirir. Kullanıcı arayüzünde gördüğümüz eğri, algoritmanın frekans cevabının görsel temsilidir; işlemin kendisi değildir.
Dijital EQ’nun önemli avantajları arasında hassas parametre kontrolü, tekrarlanabilirlik, otomasyon, kanal eşleşmesi ve karmaşık filtre kombinasyonları bulunur. Ancak bu avantajlar, tüm dijital EQ’ların aynı algoritmayı kullandığı anlamına gelmez.
En yaygın iki filtre ailesi:
-IIR (Infinite Impulse Response): Geri beslemeli filtre yapıları içerir. Parametrik EQ uygulamalarında yaygındır.
-FIR (Finite Impulse Response): Sonlu uzunlukta dürtü cevabı kullanır. Doğrusal fazlı filtre tasarımlarında sıkça tercih edilir.
IIR filtrelerin temel denklemi
İkinci dereceden bir dijital filtre, yaygın bir işaret kuralıyla şu şekilde yazılabilir:
Burada:
-\(x[n]\): mevcut giriş örneği
-\(y[n]\): mevcut çıkış örneği
-\(b_0,b_1,b_2\): ileri besleme katsayıları
-\(a_1,a_2\): geri besleme katsayıları
Bu yapı, birçok dijital parametrik EQ’nun temel yapı taşlarından biri olan biquad filtre ailesine karşılık gelir. Katsayıların işaretleri, kullanılan denklem ve yazılım konvansiyonuna göre değişebilir.
Katsayılar merkez frekansına, kazanca, Q değerine ve örnekleme frekansına göre hesaplanır. Dolayısıyla aynı 100 Hz / +3 dB ayarı, farklı örnekleme frekanslarında katsayıların yeniden hesaplanmasını gerektirir.
7.2. Örnekleme frekansı ve Nyquist sınırı
Örnekleme frekansı \(f_s\), saniyede alınan örnek sayısını belirtir. Nyquist frekansı ise:
48 kHz örnekleme frekansında Nyquist sınırı 24 kHz’tir. Bu, 24 kHz’in üzerindeki bütün analog ses bileşenlerinin dijital sisteme sorunsuz biçimde aktarılabileceği anlamına gelmez. Örnekleme öncesinde uygun anti-aliasing filtrelemesi gerekir.
Ayrıca Nyquist sınırına yaklaşan bölgelerde filtre tasarımı, analog frekans cevabının dijital alana aktarılması ve kullanılan algoritma önem kazanır. Bu nedenle EQ’nun üst frekans davranışı değerlendirilirken yalnızca grafik ekranına bakmak yeterli değildir.
7.3. Zero Latency, Natural Phase ve Linear Phase
Düşük gecikmeli çalışma; gerçek zamanlı miks ve kayıt akışları için kullanışlıdır.
Frekansa bağlı faz farkını kontrol etmeye çalışır; gecikme ve pre-ringing maliyetleri olabilir.
Dijital EQ çalışma modlarını değerlendirirken üreticinin verdiği adların her yazılımda aynı teknik anlamı taşımadığını unutmamak gerekir.
Örneğin FabFilter Pro-Q 4; Zero Latency, Natural Phase ve Linear Phase modları sunar. Üretici açıklamasına göre Natural Phase modu, analog EQ’nun hem genlik hem de faz davranışını yakından modellemeyi amaçlar. Linear Phase modunda ise işlem çözünürlüğüne bağlı olarak gecikme ve pre-ringing arasında bir denge oluşur.
Linear Phase neden her zaman daha iyi değildir?
Doğrusal fazlı filtre, frekans bileşenleri arasında sabit bir faz ilişkisi sağlamayı amaçlar. Ancak bu, zaman alanındaki bütün davranışların daha doğal olacağı anlamına gelmez.
Özellikle keskin filtreler ve düşük frekansta yüksek çözünürlüklü işlemler, transient öncesinde küçük salınımlar oluşturabilir. Buna pre-ringing denir. Kick, trampet ve perküsyon gibi kısa transientlerin önemli olduğu kaynaklarda bu davranış dinlenmelidir.
Minimum fazlı filtreler ise genellikle daha düşük gecikmeli çalışabilir, ancak frekansa bağlı faz değişimi oluşturur. Bu fark bazı sinyal kombinasyonlarında önemli olabilir; tek bir kaynakta ise çoğu zaman öncelikli sorun olmayabilir.
Pratik seçim:
-Kayıt sırasında: düşük gecikme genellikle önceliklidir.
-Kanal miksinde: Zero Latency veya uygun Natural Phase modu çoğu iş için yeterli olabilir.
-Paralel işleme ve faz ilişkilerinin kritik olduğu durumlarda: filtre modu ve hizalama ayrıca kontrol edilmelidir.
-Mastering’de: Linear Phase yalnızca belirli bir sorunu çözdüğünde ve transientler dinlendiğinde tercih edilmelidir.
7.4. Dynamic EQ: frekansa bağlı, seviyeye duyarlı kontrol
Dinamik EQ, bir bandın kazancını giriş sinyalinin seviyesine bağlı olarak değiştirir. Statik EQ’da örneğin 4 kHz bölgesini sürekli 3 dB azaltırken, dinamik EQ aynı bölgeyi yalnızca sert veya sibilant anlarda azaltabilir.
Bu nedenle dinamik EQ, statik EQ ile geniş bant kompresör arasında işlevsel bir köprü gibi düşünülebilir. Bununla birlikte her dinamik EQ aynı dedektör yapısını, attack/release davranışını veya filtre mimarisini kullanmaz.
FabFilter Pro-Q 4’ün belgeleri, dinamik bantların sinyal seviyesine bağlı çalışabildiğini ve ayrıca spektral dinamik işlemle yalnızca sorunlu frekansların hedeflenebildiğini açıklıyor.
Rap vokal örneği: Vokalın bazı hecelerinde 3–5 kHz bölgesi sertleşiyor, fakat bütün performans boyunca bu bölgeyi kesmek vokalin anlaşılabilirliğini azaltıyorsa, dinamik bir kesme statik kesmeden daha uygun olabilir.
Başlangıç denemesi olarak küçük bir dinamik aralıkla çalışın; eşik seviyesini ve kazanç azaltmasını vokalin doğal tınısını koruyacak biçimde ayarlayın. Bu değerler sabit reçete değil, kayda göre belirlenecek başlangıç noktalarıdır. @Stüdyo ARTLINE
BÖLÜM VIII — Profesyonel ses mühendisliğinde öne çıkan 10 analog EQ
Buradaki liste, mutlak bir “dünyanın en iyi 10 EQ’su” sıralaması değildir. Çünkü bir vokal kayıt EQ’su ile stereo mastering EQ’sunun başarı ölçütleri aynı değildir. Bunun yerine tarihsel etkisi, tasarım yaklaşımı, profesyonel stüdyolardaki kullanım alanı ve mühendislik açısından temsil ettiği özellikler dikkate alınarak seçilmiş 10 önemli analog EQ tasarımını inceleyeceğiz.
Daha önce ele aldığımız Pultec EQP-1A, Neve 1073, API 550A, Manley Massive Passive ve GML 8200 de bulunuyor; bunları bu kez daha sistematik bir karşılaştırmanın parçası yapacağız. Diğer modeller, önceki anlatımı tamamlayacak farklı tasarım ailelerini temsil ediyor.
İlk bakışta: 10 önemli tasarım
Geniş tonal şekillendirme
Bas frekanslarında boost–attenuation etkileşimi ve üst frekanslarda geniş şekillendirme için klasik bir referans.
Kayıt zincirinde karakter ve tonal kontrol
Mikrofon preamp’i ile üç bantlı indüktörlü EQ’yu bir araya getirir; EQ’yu giriş kazancından bağımsız düşünmemek gerekir.
Hızlı ve müzikal kanal EQ’su
Seçilebilir frekanslar ve kademeli ayarlarla özellikle davul, gitar ve diğer miks kanallarında pratik çalışmaya uygundur.
Pasif filtreleme yaklaşımını geniş bant seçenekleri ve aktif kazanç katlarıyla birleştirir.
Hassas parametrik kontrol
Merkez frekansı, kazanç ve Q üzerinde kontrollü çalışma için önemli bir referans tasarımdır.
Stereo bus üzerinde geniş tonal dokunuşlar
Modern analog bus işlemcisi yaklaşımında, miksin genel spektral dengesine müdahale etmek için tasarlanmış uygun fiyatlı bir EQ bölümüdür.
Konsol EQ’su ve belirgin tonal şekillendirme
Tarihsel konsol EQ tasarımlarını ve kanal bazlı şekillendirme yaklaşımını temsil eder.
Esnek kanal ve enstrüman EQ’su
550A ailesinin yaklaşımını farklı bant düzeniyle genişletir; yoğun mikslerde hızlı karar vermeyi kolaylaştırır.
Üst frekans açıklığı ve Air Band
Üst frekansları şekillendirme yaklaşımıyla tanınır; vokal, overhead ve stereo bus uygulamalarında değerlendirilebilir.
Geniş ve kontrollü tonal şekillendirme
Focusrite’ın Red donanım ailesini temsil eder; hem kanal hem de uygun yapılandırmalarda stereo kaynaklar üzerinde değerlendirilmiştir.
Bu on model, aynı işi yapan on rakip olarak değil, farklı mühendislik yaklaşımlarının temsilcileri olarak ele alınmalı. Üretim revizyonları ve model varyantları arasında önemli farklar olabileceğinden, teknik özellikler modelin tam sürümüne göre ayrıca doğrulanmalıdır.
8.1. Bu EQ’lar hangi işlerde öne çıkar?
| EQ | İlk değerlendireceğim kaynak | Mühendislikte ana soru |
|---|---|---|
| Pultec EQP-1A | Kick, bas, piyano | Geniş tonal değişim ve bant etkileşimi |
| Neve 1073 | Rap vokal, gitar | Preamp seviyesi ve EQ birlikte nasıl davranıyor? |
| API 550A | Trampet, davul, gitar | Hızlı tonal karar miks içinde nasıl sonuç veriyor? |
| Manley Massive Passive | Stereo miks, vokal grubu | Faz, headroom ve geniş eğriler |
| GML 8200 | Mastering | Hassas kesme ve yükseltmeler ne kadar kontrollü? |
| SSL Fusion Violet EQ | Stereo bus | Alt ve üst frekans dengesi |
| Trident A-Range | Davul, gitar, vokal | Konsol EQ’sunun belirli kaynaklarla etkileşimi |
| API 550B | Çok kanallı miks | Dört bantlı düzenlemenin pratik avantajı |
| Maag EQ4 | Vokal, overhead | Üst frekans açıklığı miksin geri kalanını nasıl etkiliyor? |
| Focusrite Red 2 | Vokal, enstrüman grupları | Geniş ve esnek bantlarla tonal denge |
STÜDYO ARTLINE — EQ Masterclass
Bölüm IX · Ses mühendisliği, akustik, elektronik ve dijital sinyal işleme
EQ’nun matematiksel temeli: LTI sistemler, transfer fonksiyonu ve frekans cevabı
9.1. EQ neden bir sistem olarak incelenir?
Ses mühendisliğinde EQ’yu anlamanın en sağlam yolu, onu giriş sinyalini belirli bir kurala göre dönüştüren bir sistem olarak ele almaktır.
Giriş sinyalini \(x(t)\), çıkış sinyalini \(y(t)\) olarak tanımlayalım. Sistem doğrusal ve zamanla değişmeyen ise, yani Linear Time-Invariant (LTI) koşullarını sağlıyorsa, çıkış şu şekilde ifade edilebilir:
Buradaki \(*\), çarpma değil, konvolüsyon işlemidir. \(h(t)\) ise sistemin dürtü cevabıdır (impulse response).
Konvolüsyonun integral biçimi:
Bu denklem, çıkışın tek bir anda girişin o andaki değerine bağlı olmadığını; sistemin dürtü cevabına göre girişin geçmiş ve geleceğe uzanan matematiksel katkılarının birleşimi olduğunu gösterir. Gerçek zamanlı, nedensel bir sistemde fiziksel çıkış gelecekteki giriş örneklerine bağlı olamaz; integralin destek bölgesi bu koşula uygun olarak sınırlanır.
Bir dijital sistemde benzer ifade:
Nedensel bir dijital sistemde \(h[n-k]\)‘nin yalnızca uygun geçmiş örneklerden katkı vermesi gerekir.
Bu, EQ için neden önemli?
Bir EQ yalnızca “1 kHz’i 3 dB yükselt” komutunu uygulamaz. Giriş sinyalinin zamansal yapısını ve spektral bileşenlerini, filtrenin matematiksel davranışına göre dönüştürür. Aynı zamanda faz cevabı ve geçici rejim davranışı da bu sistem tanımının parçalarıdır.
Burada bir sınırlamayı belirtelim: Gerçek analog EQ’ların tüm davranışı her zaman ideal LTI modeliyle açıklanamaz. Tüp veya transistör katında seviye bağımlı distorsiyon, doyum, gürültü ve başka doğrusal olmayan etkiler varsa sistem yalnızca tek bir sabit \(h(t)\) ile bütünüyle tanımlanamaz. LTI modeli, EQ’nun küçük sinyal veya doğrusal çalışma bölgesini anlamak için temel başlangıçtır.
9.2. Zaman alanı ile frekans alanı arasındaki ilişki
Bir ses sinyalini zaman alanında dalga biçimi olarak görebiliriz. Frekans alanında ise sinyalin farklı frekans bileşenlerini inceleriz.
Fourier dönüşümü, uygun koşullarda bu iki gösterim arasında geçiş sağlar:
Burada:
-\(x(t)\): zaman alanındaki sinyal
-\(X(f)\): frekans alanındaki karmaşık spektrum
-\(f\): frekans, Hz
-\(j\): \(j^2=-1\) koşulunu sağlayan sanal birim
Bir LTI sistemin frekans cevabı:
Bu oran, giriş ve çıkış spektrumları arasındaki ilişkiyi gösterir; ancak \(X(f)=0\) olan frekanslarda doğrudan bölme yapılamayacağı için pratik ölçümlerde yeterli uyarım ve uygun kestirim yöntemleri gerekir.
Karmaşık frekans cevabı iki temel bilgiyi taşır:
-\(|H(f)|\): genlik oranı
-\(\phi(f)\): faz farkı
EQ eğrisi ekranında genellikle genlik cevabını görürüz. Fakat bu, sistemin bütün davranışını göstermez. Aynı genlik cevabına sahip iki sistem, farklı faz cevapları veya farklı doğrusal olmayan özellikler gösterebilir.
9.3. dB cinsinden frekans cevabı nasıl hesaplanır?
Bir sistemin genlik kazancını dB cinsinden ifade etmek için:
Örneğin bir frekansta genlik oranı \(1.414\) ise:
Dolayısıyla yaklaşık \(+3\) dB, o frekanstaki sinüs bileşeninin genliğinin yaklaşık 1.414 katına çıkması demektir. Bu, bütün müzik sinyalinin tepe seviyesinin mutlaka 3 dB artacağı anlamına gelmez; toplam tepe seviyesi, frekans bileşenlerinin genlik ve faz ilişkilerine bağlıdır.
Benzer şekilde, \(-6\) dB yaklaşık 0.501 genlik oranına, yani genliğin yaklaşık yarıya düşmesine karşılık gelir.
Bu ayrım kayıt mühendisliğinde önemlidir. EQ’daki \(+6\) dB ayarı ile sinyalin toplam çıkış seviyesindeki \(+6\) dB değişimi aynı şey değildir. @ARTLINE
9.4. Filtrelerin elektriksel temeli: direnç, kondansatör ve bobin
Bir analog EQ’nun davranışını anlayabilmek için üç temel elektronik bileşeni incelememiz gerekir: direnç, kondansatör ve bobin. Bu bileşenlerin empedansları frekansa bağlı olarak farklı davranır. Filtrelerin frekans seçiciliği bu özelliklerden doğar.
Direnç: frekanstan bağımsız ideal davranış
İdeal bir direncin empedansı:
Direncin değeri ohm (\(\Omega\)) cinsinden ifade edilir. İdeal direnç, ses frekansları aralığında akım ve gerilim arasında faz kayması oluşturmaz. Gerçek devrelerde parazitik kapasitans ve endüktans gibi etkiler yüksek frekanslarda önem kazanabilir.
Kondansatör: frekans yükseldikçe azalan reaktans
İdeal kondansatörün empedansı:
Burada \(\omega=2\pi f\), \(C\) ise farad cinsinden kapasitans değeridir.
Empedansın büyüklüğü:
Bu bağıntı bize önemli bir sonuç verir: frekans iki katına çıktığında kondansatörün ideal kapasitif reaktansı yarıya iner.
Kondansatörün ideal davranışında akım, gerilimden 90° ileridedir. Ancak gerçek bir EQ devresindeki toplam faz davranışı, yalnızca kondansatörün bu özelliğine bakılarak hesaplanamaz; devrenin bütün bağlantı topolojisi ve diğer bileşenleri hesaba katılmalıdır. @HakanNART
Bobin: frekans yükseldikçe artan reaktans
İdeal bobinin empedansı:
Burada \(L\), henry cinsinden endüktans değeridir. İdeal bobinin reaktans büyüklüğü:
Frekans iki katına çıkınca bobinin ideal endüktif reaktansı da iki katına çıkar. Bu özellik, bobinlerin belirli frekans bölgelerini şekillendiren filtre ağlarında kullanılmasını sağlar.
Analog EQ tasarımlarında bileşenlerin yalnızca nominal değerleri değil, toleransları, kayıpları, sıcaklıkla değişimleri ve birbirleriyle etkileşimleri de gerçek sonucu belirler. @HakanNART
9.5. Birinci dereceden RC filtresi: sayısal örnek
En temel örneklerden biri, bir direnç ve kondansatörden oluşan birinci dereceden alçak geçiren filtredir.
Basitleştirilmiş RC alçak geçiren filtre
Şematik anlatım: çıkış direnç ve kondansatörün birleştiği düğümden alınır. Çizim kavramsaldır.
Bu devrenin kesim frekansı:
Direnç \(R=10\,000\ \Omega\), kondansatör \(C=15.9\,\text{nF}\) seçilirse:
Yani yaklaşık 1 kHz.
Birinci dereceden alçak geçiren RC filtresinin genlik cevabı:
Kesim frekansında \(f=f_c\) olduğundan:
Bunun dB karşılığı yaklaşık \(-3.01\) dB’dir.
Önemli ayrıntı: Birinci dereceden filtrenin asimptotik eğimi, kesim frekansının yeterince üzerinde yaklaşık \(-6\) dB/oktavdır. Kesim frekansında ise eğri bir anda bu eğime ulaşmaz; geçiş bölgesi süreklidir.
Bu örnek, analog EQ tasarımında frekansın bileşen değerlerinden nasıl doğduğunu gösterir. Profesyonel EQ’larda daha karmaşık filtre ağları, tamponlama katları ve kazanç yapıları kullanıldığı için gerçek devreyi tek bir RC formülüyle açıklamak mümkün değildir.
9.6. İkinci dereceden filtreler: Q ve rezonans
İkinci dereceden filtrelerde birden fazla reaktif eleman ve daha karmaşık bir transfer fonksiyonu bulunur. Bu yapı, filtre eğiminin ve rezonans davranışının daha ayrıntılı kontrol edilmesini sağlar.
Genel ikinci dereceden payda:
Burada:
-\(\omega_0=2\pi f_0\): açısal doğal frekans
-\(Q\): kalite faktörü
-\(s\): Laplace değişkeni
Q değeri yükseldikçe, uygun ikinci dereceden filtre tasarımlarında rezonans çevresindeki davranış daha belirgin hâle gelebilir. Ancak bunun genlik eğrisine nasıl yansıdığı, filtre tipine ve devrenin diğer parametrelerine bağlıdır.
Aktif filtre tasarımında Sallen–Key, multiple-feedback ve state-variable gibi farklı topolojiler kullanılır. Bu topolojiler; op-amp özellikleri, bileşen toleransları, yüksek Q’daki kararlılık ve parametrelerin birbirinden bağımsız ayarlanabilmesi açısından farklılık gösterir. Analog Devices’ın teknik eğitim dokümanları bu filtre mimarilerini ve pratik sınırlamalarını ayrıntılı olarak ele alır.
Q değerini gerçek bir EQ üzerinde anlamak
Bir bell filtresinde aynı merkez frekans ve kazanç korunurken Q yükseltilirse, genellikle daha dar bir frekans bölgesi etkilenir. Fakat farklı üreticilerin bant genişliği tanımları ve kontrol yasaları aynı olmayabilir. Özellikle oransal Q davranışı olan EQ’larda kazanç değişimiyle birlikte bant genişliği de değişebilir.
Bu nedenle bir EQ’nun üzerindeki Q değerini tek başına ele almak yerine, ölçülmüş frekans cevabını incelemek gerekir.
BÖLÜM X — Analog EQ’nun fazı: devre davranışından duyulabilir sonuca
10.1. Faz neden frekansın fonksiyonudur?
Analog filtrelerde kondansatör ve bobin gibi reaktif elemanlar, akım ile gerilim arasındaki ilişkiyi frekansa bağlı olarak değiştirir. Birden fazla eleman bir araya geldiğinde bu etkiler birleşir ve devrenin faz cevabını oluşturur.
Faz cevabını \(\phi(f)\) ile gösteririz. Bir filtre genlik cevabını değiştirirken faz cevabını da değiştirebilir; bu iki cevabın ilişkisi filtrenin topolojisine bağlıdır.
Ancak burada üç ayrı kavramı birbirine karıştırmamak gerekir:
-Faz kayması: Belirli bir frekanstaki sinüzoidal bileşenin faz açısındaki değişim.
-Grup gecikmesi: Faz cevabının açısal frekansa göre türeviyle ilişkili, frekans bileşenlerinin zarf davranışını değerlendirmede kullanılan büyüklük.
-Duyulabilir sonuç: Sinyalin tek başına mı, başka bir sinyalle mi dinlendiğine ve içeriğine bağlı algısal etki.
Grup gecikmesi:
Faz \(\phi\) radyan, açısal frekans \(\omega\) radyan/saniye cinsinden ifade edildiğinde grup gecikmesinin birimi saniyedir.
10.2. Faz değişimi ne zaman daha önemli hâle gelir?
Tek bir vokal kanalında EQ uyguladığımızda, faz cevabı değişse bile bu durum her zaman açıkça duyulmayabilir. Ancak aynı vokalin paralel işlenmiş kopyası, farklı mikrofonlarla kaydedilmiş aynı kaynak veya birden fazla mikrofonla alınmış davul sinyalleri birlikte kullanıldığında faz ilişkileri önem kazanabilir.
Örneğin kick davulun ön ve iç mikrofonları farklı akustik konumlarda bulunuyorsa, mikrofonlar arasındaki varış zamanı farkı zaten faz ilişkilerini etkiler. EQ’nun faz cevabı da bu birleşik sisteme eklenir. Sonuçta belirli frekanslarda toplama veya iptal oluşabilir.
Bu yüzden faz değerlendirmesinde yalnızca EQ’ya değil, bütün kayıt zincirine bakılmalıdır:
-Mikrofon konumu ve akustik varış zamanı
-Analog ve dijital filtreler
-Paralel işlem yolları
-Plug-in gecikmesi ve otomatik gecikme telafisi
-Stereo kanalların ve çoklu mikrofonların ilişkisi
Stüdyomuz ARTLINE’da da Mastering Versiyonunu severek kullandığımız Manley Massive Passive’in üretici kılavuzu, cihazın paralel filtre yaklaşımını ve faz davranışını ayrı konular olarak ele alır. Bu da devre topolojisinin yalnızca genlik eğrisine bakılarak anlaşılamayacağını gösteren iyi bir örnektir. @StüdyoARTLINE
BÖLÜM X — Farklı analog EQ mimarileri: ARTLINE ekipmanları ve dünya standartları
Üretici dokümanına göre yüksek ve düşük raf filtreleri, rezonanslı high-pass/low-pass seçeneklerine dönüştürülebilir; iki orta frekans peak bandı ve ek pasif LC filtre katları içerir. Stereo bağlantı ve kanal eşleşmesi de tasarımın önemli özelliklerindendir.
Bu kanal şeritinde hem pream hem eq hem kompressor bulunur.Dört bantlı EQ’sunda düşük ve yüksek frekans rafları ile ayarlanabilir iki orta bant bulunur. Üretici, EQ’nun kompresöre göre konumunun değiştirilebildiğini de belirtir. EQ öncesi ve sonrası kompresyonun farkı, dedektörün frekans içeriğine duyarlılığı ve kayıt sırasında ton şekillendirmenin dinamiklere etkisine dikkat etmek gerekir. Biz stüdyo ARTLINE’da 2 adet 737 yi yıllardır severek kullanıyoruz.
VOXBOX’un EQ’su, Pultec MEQ tarzı pasif filtre yaklaşımını temel alır. Üretici kılavuzu, düşük frekans boost, orta frekans cut ve yüksek frekans boost bölümlerinin birbirinden farklı kontrol işlevleri olduğunu açıklar.
Eğitimde inceleyeceğimiz konu: Pasif LC filtrelerde frekans seçimi ve bant genişliği, kazanç telafisi ve EQ’nun de-esser/limiter ile ilişkisi.
Manley Massive Passive
Eğitimde inceleyeceğimiz konu: Geniş bantlı tonal şekillendirme, filtre etkileşimi, faz cevabı ve mastering zincirindeki seviye yönetimi.
Bu dört cihaz birbirinin yerine geçen ürünler değildir. Özellikle VT-737SP ve VOXBOX gibi channel strip’lerde EQ’nun kompresör ve kazanç katlarıyla ilişkisi, tek başına bir stereo EQ’dan farklı bir mühendislik konusu oluşturur.
Dünya çapında donanım ve yazılımlar
Hassas parametrik kontrol, Q davranışı ve ölçülebilir tonal düzeltmeler.
Çok bantlı konsol EQ mimarisi, frekans seçimi ve kayıt zincirindeki kullanım.
İki kanallı program EQ yaklaşımı ve stereo miks uygulamaları.
Mastering EQ tasarımı, hassas ayarlar ve kanal eşleşmesi.
Mastering için geniş ve kontrollü frekans şekillendirme.
FabFilter Pro-Q 4
IIR tabanlı filtreleme, farklı faz modları, dinamik EQ ve spektral iş akışları.
DMG Audio Equilibrium
Ayrıntılı filtre tasarımı, farklı EQ karakterleri ve hassas dijital kontrol.
Dijital mastering EQ’su, hassas filtreleme ve sayısal sinyal işleme.
Bölüm XI — Analog ve dijital EQ karşılaştırması: ölçüm, dinleme ve doğru karar verme

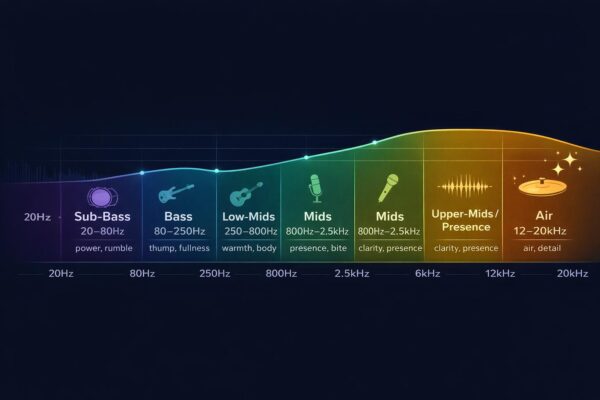

Aşağıdaki frekans aralıkları kesin reçeteler değil, dinlemeye nereden başlayabileceğimizi gösteren başlangıç noktalarıdır. Mikrofon, icra, enstrümanın akordu, oda, düzenleme, müzik türü ve miks yoğunluğu sonucu ciddi biçimde değiştirir. @hakanNART StüdyoARTLINE
11.1 Analog ve dijital EQ’yu adil biçimde karşılaştırmak
Bir Manley Massive Passive ile bir yazılım EQ’sunun aynı düğme değerlerinde aynı sonucu vermesini beklemek doğru değildir. Karşılaştırmanın amacı, düğme konumlarını değil, ortaya çıkan frekans cevabını, faz davranışını, gürültüyü, harmonik bozulmayı ve müzikal sonucu karşılaştırmaktır.
Sinyal gerçek elektronik devrelerden geçer. Devrenin topolojisine ve çalışma seviyesine bağlı olarak frekans cevabına ek olarak faz kayması, gürültü, harmonik bozulma ve bazen seviye bağımlı davranış oluşabilir.
İdeal bir lineer dijital EQ, belirlenen algoritmaya göre hesaplanabilir ve tekrarlanabilir bir frekans cevabı sunar. Ancak gerçek sonuç; algoritmaya, oversampling’e, filtre moduna, dahili sinyal seviyesine ve kullanılan eklentinin tasarımına bağlıdır.
Kontrollü karşılaştırma nasıl yapılmalı?
-Önce sistemin referansını ölçün. DAW çıkışı, D/A dönüştürücü, analog cihaz ve A/D dönüştürücü birlikte ölçülmelidir. EQ devre dışıyken alınan loopback kaydı sistemin başlangıç cevabını gösterir.
-Analog giriş seviyesini kalibre edin. dBu ile dBFS aynı şey değildir. dBu, analog gerilimin 0,775 V RMS referansına göre seviyesidir; dBFS ise dijital sistemdeki tam ölçeğe göre tanımlanır.
-Çalışma seviyesini kaydedin. Örneğin bir sistemde +4 dBu seviyesinin −18 dBFS’ye eşlenmesi tercih edilebilir; fakat bu evrensel bir standart değildir. Dönüştürücünün kalibrasyonu ve cihazın optimum çalışma seviyesi kontrol edilmelidir.
-Frekans cevabını eşleştirin. Analog ve dijital EQ’da aynı frekans, kazanç ve Q değerlerini kullanmak yerine, ölçülen eğrileri olabildiğince yakınlaştırın.
-Fazı ve grup gecikmesini ayrıca inceleyin. Genlik eğrilerinin benzemesi, iki cihazın faz tepkilerinin de aynı olduğu anlamına gelmez.
-Gürültü ve distorsiyonu farklı seviyelerde ölçün. Tek bir seviyede yapılan ölçüm, analog devrenin tüm çalışma davranışını açıklamayabilir.
-Son olarak seviye eşlenmiş dinleme testi yapın. Çok küçük ses seviyesi farkları bile daha yüksek veya daha parlak duyulan seçeneğin daha iyi sanılmasına yol açabilir.
Bir EQ’nun daha fazla harmonik üretmesi tek başına üstünlük veya kusur kanıtı değildir. Ölçüm, cihazın ne yaptığını gösterir; kontrollü dinleme ise bu farkın ilgili müzikte işe yarayıp yaramadığını değerlendirmemize yardım eder. @StüdyoARTLINE
Bölüm XII — Vokal EQ: kayıt, düzenleme ve miks
Vokal, miks içindeki en hassas kaynaklardan biridir. Çünkü yalnızca temel frekans ve harmoniklerden oluşmaz; ünsüzlerin kısa süreli enerji patlamaları, nefes, sibilans, ağız rezonansları, göğüs rezonansı ve sesin perdeye bağlı değişimleri aynı sinyal içinde bulunur.
Bir vokali EQ ile düzeltirken hedefimiz sadece “parlak” veya “kalın” bir ses elde etmek değildir. Hedef; anlaşılabilirlik, doğal tını, miksteki konum, dinamik tutarlılık ve sanatçının karakterini korumaktır.
12.1 Vokal frekans bölgelerini okumak
60–150
Hz
Alt frekans ve yakınlık etkisi
Erkek vokalde gövde ve temel ton hissi bulunabilir. Fazlalık; patlamalı ünsüzler, mikrofon yakınlık etkisi veya oda titreşimleriyle oluşabilir.
150–400
Hz
Gövde ve bulanıklık
Sesin dolgunluğunu etkiler. Fazla enerji, özellikle yakın mikrofonlanmış vokallerde veya yoğun düzenlemelerde, vokalin miksin içine gömülmesine yol açabilir.
400–1.2k
Hz
Kutu hissi ve orta frekans kimliği
Buradaki rezonanslar vokali kapalı veya burunsu hissettirebilir; fakat bu bölgeyi fazla kesmek sesin gövdesini ve karakterini de azaltabilir.
1.5–5k
Hz
Anlaşılabilirlik ve öne çıkma
Kelimelerin duyulması ve vokalin miks içindeki algılanan konumu üzerinde etkilidir. Fazlalık sertlik, yoruculuk veya bağırma hissi yaratabilir.
5–12k+
Hz
Sibilans, açıklık ve hava
“S”, “Ş” ve benzeri ünsüzlerin enerjisi çoğunlukla üst frekanslarda belirginleşir; kesin bölge konuşmacıya ve mikrofona göre değişir. Fazla üst frekans kesmek vokali matlaştırabilir.
Bu aralıklar yaklaşık dinleme rehberidir; sabit insan sesi standartları değildir. Kadın/erkek ayrımından daha belirleyici olan faktörler sesin gerçek tınısı, perde, mikrofon ve icradır.
12.2 Kayıt sırasında EQ: düzeltme mi, karakter mi?
Kayıt zincirinde EQ uygulamak ile kayıttan sonra EQ yapmak arasında önemli bir fark vardır. Kayıt sırasında analog EQ kullanıldığında, sinyal dönüştürücüye ulaşmadan önce şekillendirilir. Bu tercih kayda kalıcı olarak işlenebilir; sonradan geri almak mümkün olmayabilir.
Kayıt aşamasında şu sırayı izlemek güvenli bir yaklaşımdır:
-Önce mikrofon yerleşimi. Mikrofonun ağıza uzaklığı, ekseni, pop filtresi ve odanın yansımaları EQ’dan daha büyük değişiklik yaratabilir.
-Ardından kazanç ve headroom. Preamp seviyesini, ani vokal yükselmelerinde analog kat veya dönüştürücü aşırı yüklenmeyecek şekilde ayarlayın.
-Gerekirse hafif filtreleme. Düşük frekanslı titreşim, ayak sesi veya mekanik gürültü varsa uygun high-pass filtresi kullanılabilir. Ancak temel vokal gövdesini kesmemelidir.
-Sonra karakter EQ’su. Gerçekten ihtiyaç duyuluyorsa geniş ve ölçülü bir tonal değişiklik yapılabilir.
-İşlenmiş ve işlenmemiş sinyali karşılaştırın. Seviyeleri eşitleyin; yalnızca daha yüksek duyulduğu için bir seçeneği tercih etmeyin.
ARTLINE donanımıyla örnek yaklaşım
Vokalde geniş tonal şekillendirme ve karakter arandığında ieadl ekipmanlardan birisidir. EQ’sunun pasif filtre yapısı nedeniyle düğme konumlarını dijital parametrik EQ’daki değerlerle bire bir eşdeğer kabul etmemek gerekir. Önce belirgin bir sorun tespit edin, sonra küçük değişikliklerle ilerleyin. ARTLINE da deneyelim 🙂
Vokal kaydında filtreleme, tonal EQ ve optik kompresörün birbirleriyle ilişkisini değerlendirmek için kullanışlıdır. EQ’nun kompresörden önce veya sonra konumlandırılması, kompresörün hangi frekans dengesine tepki verdiğini değiştirir. Kayıtlarda aktif bir sekilde kullandığımız bir kanal şeridi.
Daha kontrollü tonal şekillendirme ve stereo kaynaklar için değerlendirilebilir. Vokalde bir rezonansı düzeltmek ile sesin genel rengini değiştirmek farklı işlemlerdir; her işlem için aynı genişlikte veya aynı kazançta filtre kullanmak gerekmez.
Bu cihazlar aynı amaçla kullanılmak zorunda değildir. Örneğin, kayda karakter kazandırmak için bir donanım EQ’su seçilebilir; daha sonra mikste kalan dar rezonanslar dijital parametrik EQ ile ele alınabilir. Bununla birlikte, bir sorunu kayıtta aşırı düzeltmek yerine daha esnek bir karar için sonraki aşamaya bırakmak çoğu zaman daha güvenlidir.
12.3 Statik EQ, dinamik EQ ve de-esser
Bu üç işlem birbiriyle ilişkili olsa da aynı işi yapmaz.
| İşlem | Ne zaman tercih edilir? | Örnek |
|---|---|---|
| Statik EQ | Tonal sorun bütün performans boyunca sürüyorsa | Sürekli bulanıklık |
| Dinamik EQ | Sorun yalnızca belirli hecelerde veya yüksek seslerde ortaya çıkıyorsa | Bağırılan kelimelerde sertleşen üst-orta frekans |
| De-esser | Sibilans belirgin ve kontrol edilmesi gerekiyorsa | “S” ve “Ş” seslerinin fazla öne çıkması |
Dinamik EQ’da belirli bir frekans bandının kazancı, sinyalin seviyesine bağlı olarak değişir. Bu yaklaşım, bütün vokali sürekli karartmadan yalnızca sorunlu anları kontrol etmeyi sağlayabilir. FabFilter Pro-Q 4’ün üretici dokümantasyonu da dinamik bantları ve bandın giriş seviyesine bağlı değişimini açıklar.
Örnek başlangıç ayarı — sertleşen vokal:
-Frekans: 2,5–4,5 kHz arasında dinleyerek bulun.
-Filtre: Bell.
-Q: Orta genişlikte başlayın; yalnızca gerçekten dar bir rezonans varsa Q’yu daraltın.
-Dinamik aralık: Yaklaşık 1–3 dB azaltmayla başlayın.
-Eşik: Yalnızca sertleşen hecelerde devreye girecek şekilde ayarlayın.
Bunlar evrensel ayarlar değil, deneye başlamak için örneklerdir. Fazla hızlı veya derin dinamik işlem, vokalin artikülasyonunu ve canlılığını azaltabilir.
12.4 Vokal EQ yaklaşımını türe göre değiştirmek
-Alt frekansları yalnızca gereksiz enerji varsa temizleyin.
-200–500 Hz bölgesinde bulanıklık olup olmadığını kontrol edin.
-Anlaşılabilirlik için 2–5 kHz bölgesini dikkatle değerlendirin.
-Hava hissi için üst shelf denenebilir; sibilans artıyorsa geri alın.
Hedef: Yakın, açık ve dengeli vokal; tizleri yükseltmek tek başına modern ses garantisi değildir.
-Yakın mikrofon etkisinin oluşturduğu alt-orta frekans birikimini kontrol edin.
-1–5 kHz bölgesinde kelime anlaşılabilirliğini koruyun.
-Sert ünsüzler veya yoğun kompresyon sonrası öne çıkan frekansları dinleyin.
-5–10 kHz bölgesinde sibilansı ayrı değerlendirin.
Hedef: Beat üzerinde okunabilir vokal. Her rap vokalini aşırı parlak veya ince yapmak doğru değildir.
-Önce doğal tınıyı ve mikrofonun yakaladığı oda hissini koruyun.
-Gereksiz alt frekansları temizlerken gövdeyi koruyun.
-Üst-orta frekansları otomatik olarak yükseltmek yerine artikülasyonun yeterliliğini dinleyin.
-Gerekli değilse aşırı dar kesimler ve çok sayıda filtre kullanmayın.
Hedef: Doğal, üç boyutlu ve yorucu olmayan ses.
-Göğüs rezonansı ile bulanıklığı birbirinden ayırın.
-Güçlü notalarda sertleşen üst-orta frekansları kontrol edin.
-Vibrato, uzun notalar ve yoğun reverb sırasında üst frekans dengesini tekrar dinleyin.
-Vokalin duygusal ağırlığını azaltacak kadar inceltmeyin.
Hedef: Güçlü ve duygulu vokalin düzenleme içinde kaybolmaması.
Bölüm XIII — Enstrüman EQ’su: kayıttan miksin içine
Bir enstrümanı solo dinlerken güzel duyulması ile miksin içinde doğru duyulması aynı şey değildir. Solo kanalda etkileyici gelen geniş bir bas yükseltmesi, bas gitar ile kick drum’ın aynı frekans bölgesinde çakışmasına neden olabilir. Piyanodaki parlaklık, vokalin anlaşılabilirliğini azaltabilir. Keman grubundaki üst-orta frekans yoğunluğu, yaylıların miks içinde fazla sert algılanmasına yol açabilir.
Bu nedenle EQ kararları iki ayrı soruya yanıt vermelidir:
-Tonal düzeltme: Enstrümanın kendi içindeki istenmeyen rezonans veya dengesizlik nedir?
-Düzenleme içindeki yerleşim: Enstrümanın diğer kaynaklarla birlikte duyulabilmesi için hangi frekans ilişkileri düzenlenmelidir?
13.1 Piyano EQ’su
Piyano, çok geniş bir frekans aralığına yayılan harmonik yapıya, güçlü ataklara ve uzun sönümlere sahip bir kaynaktır. Alt oktavlarda temel tonlar ve gövde, orta bölgelerde nota kimliği, üst bölgelerde ise atak, çekiç sesi ve parlaklık öne çıkar. Mikrofonların konumu, kapağın açık veya kapalı olması ve oda akustiği sonuç üzerinde büyük etkiye sahiptir.
Piyano için örnek başlangıç ayarları
| Frekans bölgesi | Dinlenecek problem | Olası işlem |
|---|---|---|
| 30–60 Hz | Mekanik gürültü, gereksiz sub enerji | Gerekliyse high-pass |
| 80–200 Hz | Aşırı gövde veya bas birikimi | Geniş bell ile ölçülü azaltma |
| 200–500 Hz | Bulanıklık, kalınlık fazlalığı | Genellikle küçük kesimlerle başlama |
| 1–3 kHz | Atak, nota belirginliği, sertlik | İhtiyaca göre hafif kesme veya yükseltme |
| 3–6 kHz | Çekiç sesi, sert atak | Sertleşiyorsa dinamik EQ veya hafif kesim |
| 8–14 kHz | Parlaklık, hava ve mikrofon gürültüsü | Gerekliyse geniş shelf |
Türlere göre yaklaşım:
-Klasik piyano: Öncelik doğal tını, dinamik aralık ve oda hissidir. Gereksiz filtrelerden kaçının.
-Caz piyanosu: Kontrbas ve davulla birlikte çalarken alt frekansların kapladığı alanı düzenleyin; piyano gövdesini tamamen boşaltmayın.
-Pop piyano: Vokal ve kick/bas ile çakışmaları kontrol edin. Parlaklık ihtiyacını yalnızca tiz yükselterek çözmeye çalışmayın.
-Rock piyano: Gitarlar ve trampetle çakışan orta frekansları dinleyin. Piyano ataklarının miks içinde duyulması, mutlaka daha fazla tiz gerektirmez.
-Elektronik müzikte piyano veya piano layer: Kaynağın düşük frekanslarını düzenlemenin yanı sıra transient ve stereo genişliğin miks içindeki etkisini de kontrol edin. @Hakan NART Stüdyo ARTLINE
13.2 Akustik gitar ve elektro gitar
Akustik gitar
| Bölge | Ne aranır? | Örnek yaklaşım |
|---|---|---|
| 60–100 Hz altı | Ayak sesi, titreşim, gereksiz alt enerji | Gerekliyse high-pass |
| 100–250 Hz | Gövde, dolgunluk, boom | Fazlalık varsa geniş ve hafif kesim |
| 200–500 Hz | Kutu hissi, bulanıklık | Rezonansın yerine göre kesim |
| 2–5 kHz | Pena ve tel atağı, belirginlik | Sertlik varsa dikkatli azaltma |
| 5–10 kHz | Tel sesi ve parlaklık | Mikrofon ve tel durumuna göre şekillendirme |
Akustik gitarda mikrofonu ses deliğinin tam karşısına yerleştirmek her zaman en iyi sonucu vermez. Köprü ile 12. perde çevresinde farklı noktaları deneyerek gövde ve atak dengesini kayıt sırasında kurmak, sonradan büyük EQ değişiklikleri yapma ihtiyacını azaltabilir.
Elektro gitar
-Rock: 100–250 Hz arasındaki gövdeyi koruyun; 2–5 kHz arasındaki varlık bölgesini diğer gitarlarla birlikte değerlendirin.
-Metal: Çok katmanlı distorsiyonlu gitarlarda düşük frekansları gereğinden fazla bırakmak kick ve bası maskeleyebilir. Sertlik ve tiz gürültüsünü yalnızca solo dinleyerek değerlendirmeyin.
-Caz: Temiz gitar tonunda orta frekans doğallığı ve nota ayrımı önemlidir. Fazla tiz kesimi, sesin detayını azaltabilir.
-Funk ve pop: Ritim gitarın atakları ile vokal ve klavyelerin yerleşimi birlikte düşünülmelidir.
Önemli ayrım: Distorsiyonlu elektro gitarın spektrumu zaten yoğun harmonikler içerir. Çok dar ve derin kesimler bazen yararlı olsa da, ilk adım olarak amfi EQ’su, mikrofon konumu ve gitar katmanlarının düzenlemesini değerlendirmek daha sağlıklıdır.
13.3 Bas gitar EQ’su
| Bölge | İşlev | Muhtemel müdahale |
|---|---|---|
| 25–40 Hz | Çok düşük enerji, sahne veya kayıt gürültüsü | Gerçekten gerekliyse filtreleme |
| 40–80 Hz | Temel bas ağırlığı | Kick ile denge |
| 80–160 Hz | Gövde ve nota gücü | Bulanıklık varsa kontrollü kesim |
| 200–500 Hz | Gövde, ahşap hissi, kutuluk | Sorunlu rezonansları dinleme |
| 700 Hz–1,5 kHz | Nota ve parmak karakteri | Küçük hoparlörlerde duyulabilirlik |
| 1,5–4 kHz | Pena, tel atağı, harmonikler | Gereğinden fazla sertlikten kaçınma |
Bas ve kick arasında alan açmak
Sık karşılaşılan hata, kick ve basın ikisini de aynı düşük frekans bölgesinde yükseltmektir. Bunun yerine şu yöntemi deneyin:
-Kick ve bası birlikte dinleyin.
-Kick’in ritmik vuruşunun hangi bölgede güçlü algılandığını bulun.
-Basın nota gövdesini ve harmoniklerini dinleyin.
-Bir kaynağa alan açarken diğerinde büyük bir boşluk oluşturmak yerine küçük, karşılıklı ayarlar yapın.
-Mono dinlemede ve düşük ses seviyesinde sonucu tekrar kontrol edin.
Kick’in 60 Hz civarında, basın ise 90–120 Hz civarında olması zorunlu değildir. Bu yalnızca olası bir başlangıç stratejisidir; akort, enstrüman ve düzenleme belirleyicidir.
13.4 Keyboard, synthesizer ve dijital enstrümanlar
-Pad ve atmosferik katmanlar: Bas ve vokalin bulunduğu bölgelerde gereksiz enerji varsa geniş kesimler veya otomasyon deneyin. Stereo genişlik, frekans dengesinin yerine geçmez.
-Synth bass:Sub enerjisi, harmonikler ve distorsiyon birlikte değerlendirilmelidir. Çok düşük temel tonun küçük hoparlörlerde duyulmaması, harmoniklerin de gereksiz olduğu anlamına gelmez.
-Organ: Orta frekanslar yoğun olabilir; gitar, vokal ve klavyeler arasında alan paylaşımı gerekir.
-Elektrik piyano: Atak bölgesi, gövde ve üst harmonikler kayıt kaynağına göre değişir. Sertlik varsa tüm üst frekansları kesmek yerine belirli rezonansları araştırın.
-Katmanlı synth lead:Vokal veya gitarla çakışan belirgin frekansları düzenleyin. Lead’in miks içinde duyulması için yalnızca genel ses seviyesini yükseltmek zorunda değilsiniz.
Dijital enstrümanlarda EQ öncesinde ses kaynağının kendi filtrelerini, envelope ayarlarını ve efektlerini kontrol etmek önemlidir. Sorun patch içinde oluşuyorsa, düzeltmeyi yalnızca kanal EQ’suna yüklemek gereksiz karmaşıklık yaratabilir.
13.5 Keman ve yaylı grupları
Solo keman için başlangıç bölgeleri
| Frekans bölgesi | Dinleme hedefi |
|---|---|
| 100–250 Hz | Gövde, alt rezonans ve oda birikimi |
| 250–700 Hz | Gövde ve orta frekans yoğunluğu |
| 1–3 kHz | Nota belirginliği ve yay karakteri |
| 2–5 kHz | Parlaklık, sertlik ve tiz baskınlığı |
| 5–10 kHz | Yay/tel ayrıntısı, hava ve gürültü |
Bu aralıklar özellikle kayıt tekniğine bağlıdır. Kemanın tizlerini fazla kesmek enstrümanın ifade gücünü ve yay ayrıntısını azaltabilir. Tizleri yükseltmek ise her zaman daha gerçekçi bir keman sesi oluşturmaz.
Keman grubu ve orkestra yaylıları
Toplu yaylılarda tek tek kemanların rezonanslarını düzeltmekle bütün grubun tonal dengesini değiştirmek farklı işlemlerdir.
-Önce ana stereo mikrofon çiftini ve oda akustiğini değerlendirin.
-Toplu yaylıları gereğinden fazla inceltmeyin; grup tınısının gövdesi önemlidir.
-Sertlik belirli notalarda veya yoğun pasajlarda ortaya çıkıyorsa dinamik EQ düşünülebilir.
-Mikrofonlar arasında faz ilişkisini kontrol etmeden büyük EQ değişiklikleri yapmayın.
-Grup mikrofonlarını tek tek işlemek yerine önce bütün yaylıların birlikte nasıl duyulduğunu değerlendirin.
Türlere göre: Klasik müzikte doğal tını ve sahne derinliği; film müziğinde katmanların birbirinden ayrılması; pop ve rock düzenlemelerinde ise yaylıların vokal, gitar ve klavyelerle dengesi öne çıkar.
13.6 Bateri: tek tek parçalar ve bütün kit
Kick drum
| Bölge | Algılanan özellik | Örnek işlem |
|---|---|---|
| 30–50 Hz | Çok düşük enerji | Gerekliyse filtreleme |
| 50–90 Hz | Ağırlık ve derinlik | Akort ve türe göre şekillendirme |
| 100–250 Hz | Gövde, kartonumsu ton | Fazlalık varsa kontrollü kesim |
| 2–5 kHz | Tokmak atağı ve klik | Gereksinime göre artırma veya azaltma |
Rock ve metalde kick atağı daha belirgin istenebilir; cazda ise davulun doğal gövdesi ve akustik dengesi öncelikli olabilir. Elektronik müzikte örneklenmiş kick’in spektrumu, akort ve katmanlama stratejisiyle birlikte değerlendirilmelidir.
Trampet
| Bölge | Algılanan özellik | Örnek işlem |
|---|---|---|
| 80–150 Hz | Alt gövde | Gerekliyse koruma veya hafif artırma |
| 150–300 Hz | Gövde ve kalınlık | Kutu hissi varsa kesim |
| 400 Hz–1 kHz | Ahşap/metal gövde, rezonans | Kaynağa göre dikkatli düzeltme |
| 2–5 kHz | Çatlama ve atak | Varlık ihtiyacına göre şekillendirme |
| 5–10 kHz | Tiz atak ve tel ayrıntısı | Sertlik veya fazla tel gürültüsünü kontrol etme |
Trampetin çapı, derinliği, gövde malzemesi, kasnakları, deri seçimi ve akordu bu aralıkların algılanışını değiştirir. Örneğin 14 × 6,5 inç bir trampette alt gövdeyi korumak isterken, aynı kayıtta tel sesinin fazla öne çıkması durumunda yalnızca üst frekansları azaltmak yerine mikrofon konumunu ve alt mikrofon fazını da incelemek gerekir.
Tomlar
-Alt gövde: Tomun çapına ve akorduna bağlı olarak değişir.
-Orta frekanslar: Kutu hissi veya rezonans fazlalığı varsa ölçülü kesimler denenebilir.
-Üst frekanslar: Atak ve deri karakterini taşır; gereğinden fazla azaltılırsa tomlar cansızlaşabilir.
-Gate ve dinamik işlem: EQ ile birlikte çalışır. Uzun rezonansın sorun olup olmadığı müzik türüne ve düzenlemeye bağlıdır.
Hi-hat ve ziller
Hi-hat, ride ve crash kayıtlarında yalnızca tizleri yükseltmek ayrıntı sağlamayabilir; sertlik ve gürültüyü de artırabilir. Öncelikle mikrofonun yerleşimini, trampet sızıntısını, oda yansımalarını ve zillerin doğal tonunu dinleyin. Gereksiz düşük frekansları temizlemek yararlı olabilir; fakat çok dik filtreler, kaynak ve faz ilişkisine göre istenmeyen sonuçlar verebilir.
Overhead ve oda mikrofonları
Overhead kanalları sadece zil mikrofonu değildir; çoğu kayıt tekniğinde bütün baterinin görüntüsünü, gövdesini ve stereo dengesini taşırlar. Bu nedenle overhead’de ağır EQ yapmadan önce tüm kiti dinleyin.
Oda mikrofonlarında ise oda rezonansları, erken yansımalar ve kompresyonun yükselttiği ambiyans önemlidir. Bir oda frekansını kesmek bütün kitin algılanan boyutunu değiştirebilir.
13.7 Bateri türlerine göre EQ stratejileri
Öncelik doğal gövde, transientler, zillerin dengesi ve oda hissidir. Kick’i aşırı sub ağırlıklı, trampeti aşırı parlak yapmak zorunda değilsiniz. Overhead ve oda mikrofonları kitin doğal karakterini taşıyabilir.
Kick’in gövdesi ve atağı, trampetin orta frekans varlığı ve tomların rezonans kontrolü birlikte ele alınır. Gitarlar yoğunlaştıkça baterinin anlaşılabilirliği için her parçayı tek tek yükseltmek yerine frekans paylaşımı yapılabilir.
Kick atağı, hızlı pasajlarda nota ayrımı, trampetin keskinliği ve tomların kontrolü önem kazanabilir. Aşırı EQ ile zillerin ve trampetin üst frekanslarını sertleştirmek, uzun dinlemede yorucu bir miks yaratabilir.
Akustik kit, sample ve synth katmanları birlikte çalışır. Kick ve basın düşük frekans paylaşımı, trampetin/snare sample’ının atak bölgesi ve hi-hat’in tiz yoğunluğu bütün miks içinde kontrol edilmelidir. Her kanalda aşırı parlaklık hedeflemek yerine toplam spektrumu dinleyin.
13.8 Bütün bateri grubuna EQ uygulamak
Bateri bus EQ’su, tek tek kanallarda yapılan düzeltmelerin yerine geçmez. Bus üzerinde büyük bir kesim veya yükseltme, kick’ten zillere kadar bütün kitin dengesini etkiler.
Örnek bir yaklaşım:
-Önce kick ve trampetin kendi kanallarındaki temel sorunları çözün.
-Overhead ve oda mikrofonlarının kitin toplam tınısına katkısını dinleyin.
-Bateri bus’ında yalnızca bütün grupta duyulan bir tonal problem varsa geniş bir filtre deneyin.
-Bus EQ’sunu bypass ederek aynı ses seviyesinde karşılaştırın.
-Gerekirse kick, trampet ve overhead’leri birlikte dinleyerek değişikliğin diğer parçaları nasıl etkilediğini kontrol edin.
Bus EQ’sunda geniş tonal değişiklikler genellikle tek bir rezonansı cerrahi olarak düzeltmekten farklı bir amaç taşır. Bateri grubunu daha sıcak, daha parlak veya daha dengeli yapmak istenebilir; fakat bunu yaparken transientler ve cymbal dengesi korunmalıdır. @StüdyoARTLINE
Bölüm XIV — Türlere göre başlangıç EQ reçeteleri
Aşağıdaki tablo bir preset listesi değil, gerçek miks sırasında denemeye başlanabilecek bir karar haritasıdır.
| Tür | Kaynak | Öncelikli dinleme hedefi |
|---|---|---|
| Caz | Piyano, kontrbas, akustik bateri | Doğal tını, dinamikler, oda hissi |
| Pop | Vokal, piyano, bas, bateri | Vokal anlaşılabilirliği ve dengeli alt frekans |
| Rock | Elektro gitar, kick, trampet | Gitar-bateri ayrımı ve kontrollü atak |
| Metal | Çok katmanlı gitar, kick, trampet | Nota ayrımı, düşük frekans kontrolü, tiz sertliği |
| Hip-hop / trap | Rap vokali, 808, kick, hi-hat | Kelime anlaşılabilirliği, sub kontrolü, sibilans |
| Arabesk | Ana vokal, yaylılar, klavye, ritim | Vokal gövdesi, duygusal ifade, yaylı-vokal dengesi |
| Orkestral / film müziği | Keman grubu, piyano, büyük davullar | Doğal spektrum, derinlik, katmanların ayrımı |
| EDM | Synth bass, kick, lead, pad | Frekans paylaşımı, transient ve toplam spektral denge |
Bir frekansı kesmeden veya yükseltmeden önce üç soruyu yanıtlayın:
-Sorun kaynakta mı, mikrofonlamada mı, yoksa başka bir enstrümanla çakışmada mı?
-Sorun sürekli mi, yoksa sadece bazı notalarda ve pasajlarda mı oluşuyor?
-EQ değişikliği solo kanalda mı iyi duyuluyor, yoksa bütün miks içinde gerçekten daha iyi bir sonuç mu veriyor?
Bu sorular, gereksiz filtre sayısını azaltır ve daha tutarlı miks kararları sağlar.
Bir sonraki bölümde bu yaklaşımı daha ileri taşıyarak EQ ile kompresörün etkileşimini, EQ’nun kompresörden önce veya sonra yerleştirilmesinin sonuçlarını, sidechain filtrelemesini, paralel işleme ve Mid/Side EQ tekniklerini inceleyeceğiz. Ayrıca stüdyomuz ARTLINE’daki Massive Passive, VOXBOX, VT-737SP ve elysia xfilter gibi cihazlarla dijital EQ’ların hangi görevlerde birbirini tamamlayabileceğini, marka üstünlüğü varsaymadan test edeceğiz.
Bölüm XV — EQ ve kompresör etkileşimi: aynı EQ, farklı dinamik sonuç
Bir miksin tonal dengesini değiştirmekle kompresörün davranışını değiştirmek, birbiriyle bağlantılı ama farklı iki işlemdir. EQ, sinyalin frekans bileşenlerini değiştirir; kompresör ise sinyalin seviyesine ve dedektörünün algıladığı enerjiye bağlı olarak kazancı değiştirir. EQ kompresörden önce veya sonra yerleştirildiğinde, yalnızca ton değil, dinamik tepki de değişebilir.
Bu konuyu doğru anlamak için önce iki temel sinyal zincirini karşılaştıralım.
A — EQ, kompresörden önce
Kaynak → EQ → Kompresör → Çıkış
EQ’nun değiştirdiği frekans dengesi kompresörün girişine ulaşır. Eğer EQ belirli bir frekans bölgesini yükseltiyorsa ve bu bölge kompresörün dedektörünü etkiliyorsa, kompresör daha erken veya daha güçlü tepki verebilir.
B — EQ, kompresörden sonra
Kaynak → Kompresör → EQ → Çıkış
Kompresör önce kendi girişindeki sinyale göre kazanç azaltımı yapar. EQ daha sonra ton dengesini değiştirir; böylece tonal şekillendirme, çoğu durumda kompresörün kazanç azaltım davranışını doğrudan değiştirmez.
Buradaki önemli ayrıntı, kompresörün dedektör mimarisidir. Dedektör tüm frekansları aynı ağırlıkla algılamayabilir; RMS veya peak algılama, frekans ağırlıklandırması, sidechain filtresi ve devrenin zaman sabitleri sonucu etkiler. Ayrıca EQ ve kompresör arasında başka bir işlem bulunuyorsa veya kompresörün kendi içinde farklı sinyal yolları varsa, sonuç daha karmaşık olabilir.
15.1 Matematiksel olarak neden farklı sonuç verir?
Kompresörün giriş seviyesini \(L_\mathrm{in}\), eşiğini \(T\), oranını \(R\) olarak düşünelim. Basitleştirilmiş statik modelde, giriş eşik değerini aştığında çıkış seviyesi yaklaşık şu şekilde hesaplanır:
Bu model, zaman sabitlerini ve gerçek dedektör davranışını hesaba katmaz; ancak temel mantığı açıklar.
Örneğin:
-Eşik: −18 dBFS
-Oran: 4:1
-Kompresör giriş seviyesi: −10 dBFS
Giriş eşikten 8 dB yüksektir. İdeal statik modelde çıkış, eşikten yalnızca 2 dB yukarıda olur. Dolayısıyla yaklaşık 6 dB kazanç azaltımı meydana gelir.
Şimdi kompresörden önce belirli bir frekans bölgesini 4 dB yükselttiğimizi varsayalım. Bu yükseltme, kompresörün dedektöründe ölçülen seviyeyi de artırıyorsa kompresör daha fazla çalışabilir. Ancak EQ’daki +4 dB ile kompresördeki kazanç azaltımının +4 dB artacağını söyleyemeyiz; çünkü sonuç sinyalin spektrumuna, dedektöre, eşiğe, atak ve bırakma sürelerine ve diğer frekansların toplam enerjisine bağlıdır.
Bu nedenle EQ–kompresör etkileşimini yalnızca düğme değerleriyle değil, gerçek gain-reduction göstergesiyle ve kontrollü dinlemeyle değerlendirmek gerekir.
15.2 Vokal üzerinde EQ ve kompresör sıralaması
Vokalde bu fark çok belirgindir. Özellikle alt frekans patlamaları, sert ünsüzler ve belirli notalarda ortaya çıkan rezonanslar kompresörün davranışını değiştirebilir.
Örnek A — Kompresörden önce low-cut veya low shelf
Yakın mikrofonla kaydedilen vokalde “P” ve “B” gibi patlamalı ünsüzler, gereğinden fazla düşük frekans enerjisi oluşturabilir. Bu enerji kompresörün dedektörünü tetiklerse, kelimenin geri kalanı da gereğinden fazla bastırılabilir.
-Önce pop filtresi ve mikrofon konumunu kontrol edin.
-Gerçekten gereksiz alt frekans varsa uygun bir high-pass filtre deneyin.
-Kompresörün gain-reduction davranışını tekrar gözlemleyin.
-Filtreyi fazla yükselterek vokalin gövdesini ve doğal yakınlık hissini kaybetmeyin.
Burada amaç kompresörü daha az çalıştırmak uğruna bası kesmek değil, gereksiz enerji yüzünden oluşan dinamik tepkiyi düzeltmektir.
Örnek B — Kompresörden sonra presence EQ
Vokalın dinamikleri kontrol edilmiş fakat miks içinde hâlâ yeterince anlaşılmıyorsa, kompresörden sonra 2–5 kHz çevresinde küçük bir yükseltme denenebilir.
Avantajı, bu tonal değişikliğin çoğu klasik seri sinyal zincirinde kompresörün dedektörünü geriye dönük olarak değiştirmemesidir. Dezavantajı ise kompresör sonrasında yükseltilen frekansların sibilans ve sertliği de belirginleştirebilmesidir.
Örnek C — Kompresörden önce presence EQ
Presence bölgesini kompresörden önce yükseltmek, vokalin o bölgedeki enerjisinin kompresörün tepki verme biçimini değiştirmesine neden olabilir. Bu bazen vokalin sert hecelerini daha fazla kontrol altında tutabilir; bazen de genel kompresyonu gereğinden fazla artırabilir.
Bu yüzden aynı EQ eğrisini kompresörün önünde ve arkasında denemek, vokal miksinde öğretici bir karşılaştırmadır.
15.3 ARTLINE donanımında bu yaklaşım
Geniş tonal şekillendirme için kullanılabilir. EQ kompresörden önceyse frekans dengesindeki değişiklikler dedektör davranışını etkileyebilir; sonrasındaysa daha çok tonal sonuç üzerinde çalışılır. Bununla birlikte, pasif filtreler ve sonraki kazanç katı nedeniyle gerçek çıkış seviyesini mutlaka ölçmek gerekir.
Entegre preamp, EQ ve dinamik işlem bölümleri tek cihaz içinde bulunur. Burada yalnızca hangi düğmenin açık olduğunu değil, modelin sinyal akışını ve EQ’nun dinamik işlem bölümüne göre konumunu da dikkate almak gerekir. Kesin bağlantı ve sıra için kullanılan cihazın sürümüne ait kılavuz esas alınmalıdır.
EQ’nun kompresörden önce veya sonra konumlandırılması, cihazın tasarımında özellikle önemli bir seçenektir. Aynı EQ ayarını iki konumda deneyip yalnızca ses rengini değil, optik kompresörün gain-reduction davranışını da karşılaştırmak gerekir.
Bu cihazların hiçbiri için “EQ mutlaka önce” veya “mutlaka sonra” şeklinde evrensel bir kural yoktur. Karar, kaynağın dinamiği ve elde edilmek istenen sonuç üzerinden verilmelidir.
Bölüm XVI — Sidechain filtreleme: kompresörün neyi duyduğunu değiştirmek
Sidechain, kompresörün kazanç azaltımını kontrol eden dedektör yoludur. Bazı cihazlarda veya eklentilerde bu yolun frekans cevabı filtrelenebilir. Böylece ses sinyalinin kendisini aynı şekilde bırakırken, kompresörün hangi frekans enerjisine ne ölçüde tepki verdiğini değiştirmek mümkün olur.
Bu, EQ ile kompresör arasındaki ilişkinin en kullanışlı uygulamalarından biridir.
16.1 Kick ve bas ilişkisi
Kick’in düşük frekans enerjisi bas kanalındaki kompresörü tetikliyorsa, basın her vuruşta aşırı biçimde bastırılması duyulabilir. Sidechain filtresi, kompresörün dedektörünün çok düşük frekanslara verdiği tepkiyi azaltmak için kullanılabilir.
Ancak burada iki farklı yöntem vardır:
-Sidechain high-pass: Dedektör yolundaki düşük frekans enerjisini azaltır; basın duyulan sesini doğrudan kesmek zorunda değildir.
-Gerçek ducking: Kick sinyali bas kompresörünün sidechain girişini kontrol eder ve kick geldiğinde basın seviyesi düşürülür.
Bunlar aynı işlem değildir. Birincisi kompresörün frekans duyarlılığını, ikincisi ise kaynaklar arasındaki dinamik ilişkiyi düzenler.
Deneyin…
-Bas kanalını tek başına değil, kick ile birlikte dinleyin.
-Bas kompresörünün sidechain filtresi kapalıyken gain-reduction miktarını gözlemleyin.
-Dedektörün düşük frekanslara tepkisini azaltın.
-Aynı giriş seviyesinde gain-reduction değişimini kontrol edin.
-Basın notaları ve kick’in gövdesi korunuyor mu, dinleyin.
Sidechain filtresi açıldığında kompresörün daha az çalışması mümkündür; fakat bunun miktarı dedektör tasarımına ve sinyalin spektrumuna bağlıdır. Eğer problem gerçekten kick ile basın aynı anda aşırı enerji üretmesiyse, sadece filtreleme yerine düzenleme, notaların süresi, EQ veya kontrollü ducking de gerekebilir.
16.2 Vokal bus’ında sidechain yaklaşımı
Yoğun bir müzik miksinde vokalin sert ünsüzleri veya yüksek notaları, vokal bus kompresörünü fazla tetikleyebilir. Kompresörün dedektöründe üst frekans ağırlığını değiştirmek, belirli durumlarda daha dengeli bir kazanç azaltımı sağlayabilir.
Fakat sibilansı çözmek için sidechain filtresine güvenmek her zaman doğru değildir. Sibilansın kendisi hedefleniyorsa de-esser veya dinamik EQ daha kontrollü olabilir. Sidechain yaklaşımı, kompresörün genel tepkisini değiştirmek için düşünülmelidir.
16.3 Bateri bus’ında sidechain
Bateri bus’ında kick’in güçlü düşük frekans vuruşları tüm kiti fazla sıkıştırıyorsa, sidechain high-pass bazı kompresörlerde işe yarayabilir. Böylece kompresörün dedektörü yalnızca sub bölgesindeki enerjiye aşırı duyarlı davranmaz.
Bununla birlikte, hedef rock veya elektronik müzikte belirgin bir “pump” etkisiyse düşük frekansların dedektörü tetiklemesi özellikle istenebilir. Teknik olarak daha az kazanç azaltımı her zaman daha iyi miks anlamına gelmez; müzikal hedef belirleyicidir.
Bölüm XVII — Paralel EQ ve paralel kompresyon
Paralel işleme, orijinal sinyali korurken ikinci bir sinyal yolunu farklı biçimde işleyip ana sinyalle birleştirmektir. Özellikle bateri, vokal ve bas miksinde yararlı olabilir. Fakat paralel yolların birleştirilmesi faz ve zaman ilişkilerini de gündeme getirir.
Paralel sinyal akışı
Kaynak sinyal
Orijinal sinyal veya hafif işlem
Paralel yol
EQ, kompresyon veya farklı karakter
17.1 Paralel vokal işlemesi
Bir vokalin doğal dinamiklerini korurken daha yoğun ve sabit duyulmasını istiyorsak paralel kompresyon denenebilir.
-Ana yolda vokalin doğal ifadesini koruyun.
-Paralel yolda daha yoğun kompresyon deneyin.
-Gerekirse paralel yolun alt ve üst frekanslarını kontrollü biçimde şekillendirin.
-İki yolu birlikte dinleyerek paralel sinyalin ne kattığını belirleyin.
-Paralel yolun seviyesini artırdıkça gürültü, nefes ve sibilansın da artabileceğini unutmayın.
Paralel EQ’nun amacı ana vokali gereksiz biçimde inceltmek değil, karışımda ihtiyaç duyulan belirli bir karakteri kontrollü biçimde eklemektir.
17.2 Paralel bateri kompresyonu
Paralel bateri kanalında güçlü kompresyon kullanıldığında oda sesi, sustain ve küçük ayrıntılar daha duyulur hâle gelebilir. Ana kit sinyali transientleri korurkenparalel yol gövde ve yoğunluk ekleyebilir.
Burada EQ iki farklı amaçla kullanılabilir:
-Paralel sinyalde gereksiz alt frekansları kontrol ederek kompresörün daha kararlı çalışmasını sağlamak.
-Paralel sinyalin tonunu ana kitten farklılaştırarak yalnızca istenen gövdeyi, atağı veya ambiyansı eklemek.
Paralel yolun gecikmesi veya faz cevabı ana sinyalle etkileşebilir. Bu nedenle birleşik sinyalde özellikle alt frekansların incelip incelmediğini, trampet atağının değişip değişmediğini ve mono toplamın nasıl duyulduğunu kontrol edin.
Önemli: İki yolu yalnızca dalga biçimlerini görsel olarak hizalamak her zaman yeterli değildir. EQ filtrelerinin faz cevabı farklıysa, zaman hizalaması yapılmış iki sinyal bile bazı frekanslarda birbirini artırabilir veya azaltabilir.
Bölüm XVIII — Mid/Side EQ: stereo alanını frekans bazında şekillendirmek
Mid/Side, stereo sinyalin sol ve sağ kanallarını orta ve yan bileşenlere dönüştürerek ayrı işlem yapmaya imkân verir.
Basitleştirilmiş biçimde:
Burada \(L\) sol, \(R\) sağ, \(M\) orta ve \(S\) yan bileşendir. Bazı cihaz ve eklentiler farklı ölçekleme katsayıları kullanabilir; bu, yeniden dönüştürme ve seviye hesaplarında dikkate alınmalıdır.
Ters dönüşüm, bu normalizasyonla:
şeklindedir.
18.1 Mid/Side EQ ne işe yarar?
-Mid kanal: Merkezdeki vokal, kick, bas veya mono ağırlıklı kaynakların tonal dengesini etkileyebilir.
-Side kanal: Stereo genişlik oluşturan oda yansımaları, stereo enstrümanlar ve farklılık sinyallerinin tonal dengesini etkileyebilir.
Ancak “Mid yalnızca vokaldir, Side yalnızca reverb’dür” demek doğru değildir. Mid ve Side, kaynak isimlerini değil, stereo sinyalin matematiksel bileşenlerini ifade eder.
Örnekler
Stereo piyano: Merkezdeki gövde ile yanlardaki oda ve stereo detayların dengesi farklı ihtiyaçlar gösterebilir. Side kanalında yapılan fazla bir kesim, piyano görüntüsünü daraltabilir.
Yaylı grubu: Side bileşenindeki oda ve stereo yayılımı şekillendirilebilir. Ancak aşırı işleme doğal sahne genişliğini ve enstrümanların konum algısını bozabilir.
Mastering: Merkezde yoğunlaşan düşük frekansların ve stereo yan bileşenlerin dengesi incelenebilir. Fakat her mastering işleminde düşük frekansları Side kanalından tamamen silmek zorunlu değildir; bu, miksin yapısına ve hedeflenen uyumluluğa bağlıdır.
Vokal ve reverb: Mid/Side işlemesi stereo reverb’ün algılanan genişliğini etkileyebilir. Bununla birlikte, reverb dönüşünü ayrı bir kanalda kontrol etmek daha doğrudan ve çoğu zaman daha esnek bir çözümdür.
18.2 Mid/Side EQ için güvenli çalışma yöntemi
-Önce normal stereo miksin tonal dengesini kontrol edin.
-Mid ve Side bileşenlerini ayrı dinleyerek neyin nerede bulunduğunu anlamaya çalışın.
-Küçük değişikliklerle başlayın.
-İşlemden sonra stereo ve mono dinlemeyi karşılaştırın.
-Merkezdeki vokal, kick ve basın konumunu; stereo kaynakların genişliğini tekrar değerlendirin.
-Seviye eşlenmiş bypass karşılaştırması yapın.
Mid/Side EQ, kötü düzenlemeyi veya hatalı mikrofonlamayı otomatik olarak düzeltmez. Yanlış kullanıldığında miksin merkezini zayıflatabilir veya stereo görüntüyü yapaylaştırabilir. @Hakan NART
Bölüm XIX — EQ kararlarını doğrulama: profesyonel dinleme ve ölçüm protokolü
Bir EQ ayarını profesyonel yapan şey, çok sayıda bant kullanmak veya belirli bir marka seçmek değildir. Önemli olan, yapılan değişikliğin nedenini tanımlamak ve sonucu doğrulamaktır.
19.1 Her EQ işleminden önce
-Sorunu kelimelerle tanımlayın: “200–400 Hz arasında bulanıklık var” gibi.
-Bunun tüm performans boyunca mı, yoksa belirli notalarda mı oluştuğunu belirleyin.
-Sorunun kaynak, mikrofon, oda veya düzenlemeden kaynaklanma ihtimalini inceleyin.
-EQ ile hedeflediğiniz değişikliği önceden belirleyin.
19.2 EQ işleminden sonra
-Bypass ile işlenmiş sinyali karşılaştırın.
-Mümkün olduğunca ses seviyelerini eşitleyin.
-Solo dinlemeye ek olarak bütün miks içinde kontrol edin.
-Mono uyumluluğu ve stereo görüntüyü dinleyin.
-İşlem fazla geniş veya derinse daha az müdahaleyle aynı sonucu elde edip edemeyeceğinizi sınayın.
19.3 Ölçüm ne zaman yardımcı olur?
Spektrum analizörü frekans enerjisinin dağılımını gösterir; fakat hangi eğrinin müzikal açıdan daha iyi olduğunu tek başına söylemez. Bir rezonansın varlığı, mutlaka kesilmesi gerektiği anlamına gelmez. Özellikle yaylılar, piyano, akustik gitar ve doğal bateri kayıtlarında harmonik yapı enstrümanın kimliğinin bir parçasıdır.
Frekans cevabı, faz, grup gecikmesi, gürültü ve distorsiyon ölçümleri belirli soruları yanıtlamak için kullanılmalıdır. Dinleme ise bu teknik bulguların müzikal bağlamdaki önemini değerlendirmeye yardımcı olur.
Bölüm XX — EQ, faz ve çoklu mikrofonlama: aynı kaynağın farklı mikrofonları neden değişir?
EQ’yu profesyonel düzeyde anlamanın en önemli aşamalarından biri, filtrelerin yalnızca genlik cevabını değil, faz cevabını da etkileyebildiğini kavramaktır. Bu konu özellikle bateri, gitar amfisi, piyano, yaylı grupları ve oda mikrofonlarıyla yapılan kayıtlarda önem kazanır.
Bir mikrofonun sinyali, diğer mikrofonun sinyaline eklenirken aynı akustik olayı aynı faz ilişkisiyle yakalamayabilir. Bunun nedeni yalnızca mikrofonların elektriksel polaritesi değildir. Mikrofonların ses kaynağına uzaklıkları, odadaki yansımalar, mikrofonların yönleri ve kullanılan filtrelerin faz tepkileri de toplam sonucu belirler.
20.1 İki mikrofonun sinyali nasıl birleşir?
İki mikrofonun aynı ses kaynağını kaydettiğini düşünelim. Basitleştirilmiş modelde:
Burada \(X_1(f)\) ve \(X_2(f)\), iki mikrofon sinyalinin karmaşık frekans gösterimleridir. Her birinin hem genliği hem de fazı vardır.
Eğer iki sinyal aynı frekansta ve aynı genlikteyse:
-Fazları aynı olduğunda birbirlerini artırırlar.
-Aralarında 180° fark olduğunda ideal koşullarda birbirlerini söndürürler.
-Aradaki diğer faz farklarında kısmi artırma veya azaltma oluşur.
İki sinyalin genlikleri eşit değilse iptal de tam olmayabilir.
İki sinyalin birleşmesi
0° fark
Sinyaller aynı yönde toplanır.
180° fark
Eşit sinyaller ideal koşulda söner.
Şemalar aynı frekanslı iki ideal sinyalin kavramsal gösterimidir; gerçek mikrofon kayıtları çok sayıda frekans ve yansıma içerir.
Bu etkileşim, bazı frekansların güçlenmesine, bazılarının zayıflamasına neden olabilir. Sonuç, tarak filtreleme (comb filtering) olarak bilinen, frekans boyunca tekrarlayan tepe ve çukurlar şeklinde görülebilir.
20.2 Uzaklık farkı neden önemlidir?
Sesin havadaki hızı yaklaşık 343 m/s kabul edilirse, iki mikrofon arasındaki 34,3 cm’lik yol farkı yaklaşık 1 milisaniyelik zaman farkına karşılık gelir.
Burada \(\Delta d\) yol farkı, \(c\) sesin yayılma hızıdır.
Saf bir zaman gecikmesinin oluşturduğu faz farkı, frekansla birlikte artar:
Örneğin 1 ms gecikme:
-100 Hz’de yaklaşık 36°,
-500 Hz’de 180°,
-1 kHz’de 360°,
-2 kHz’de 720°
faz dönüşüne karşılık gelir. Bu örnek, ideal bir zaman gecikmesi içindir; gerçek odalarda yansımalar ve mikrofonların yönsel özellikleri de sonucu etkiler.
Kritik sonuç: Bir mikrofonun polaritesini ters çevirmek, bütün frekanslardaki faz farkını gecikme düzeltmesi gibi ortadan kaldırmaz. Polarite terslemesi sinyalin işaretini değiştirir; zaman gecikmesini ortadan kaldırmaz. @HakanNART
20.3 EQ uygulandığında çoklu mikrofon ilişkisi nasıl değişir?
Bir EQ, belirli frekansları yükseltip azaltırken filtre tipine bağlı olarak fazı da değiştirebilir. Dolayısıyla iki mikrofonun sinyallerini ayrı ayrı EQ’lamak, bu sinyaller toplandığında oluşan frekans cevabını değiştirebilir.
Bununla birlikte, “EQ her zaman faz sorununa neden olur” ifadesi yanlıştır. Faz değişimi, filtrenin türüne, frekansına, Q değerine, tasarımına ve çalışma moduna bağlıdır. Bazı filtreler minimum-faz davranışı gösterir; linear-phase filtreler ise farklı bir faz-zaman davranışı karşılığında gecikme ve olası pre-ringing etkileri oluşturabilir.
Örnek: trampet üst ve alt mikrofonu
Üst mikrofon trampetin vuruşunu, deri ve gövde karakterini yakalarken alt mikrofon trampet tellerini daha belirgin yakalayabilir. Fakat mikrofonlar aynı anda aynı akustik olayı farklı yollarla algılar.
İzlenecek yol:
-İki mikrofonu ayrı ayrı dinleyin.
-İkisini birlikte dinleyin; özellikle alt gövde ve atak değişimine dikkat edin.
-Polarite terslemesini deneyin ve iki sonucu aynı ses seviyesinde karşılaştırın.
-Gerekliyse zaman hizalamasını değerlendirin; ancak yalnızca dalga biçimlerini üst üste getirmeyi hedeflemeyin.
-EQ’yu uyguladıktan sonra iki mikrofonun birlikte oluşturduğu sesi tekrar kontrol edin.
Polarite terslemesi bazen daha güçlü bir gövde veya daha belirgin tel sesi sağlayabilir. Ancak her kayıtta aynı konum daha iyi sonuç vermez. Hedef, ekranda daha düzgün görünen dalga biçimi değil, müzikal açıdan doğru ve tutarlı sestir. @HakanNART
Örnek: kick iç ve dış mikrofonu
İç mikrofon tokmak atağını ve belirginliği, dış mikrofon ise gövdeyi ve daha fazla kabin/oda etkisini yakalayabilir. Bu genel bir eğilimdir; mikrofon ve yerleşim sonucu değiştirir.
İki kanalda da aynı düşük frekansları yükseltmek yerine, her mikrofonun katkısını belirleyin. İç mikrofon atağı sağlıyorsa dış mikrofonun gövde katkısını koruyabilir, gereksiz frekans örtüşmesini azaltabilirsiniz.
Burada EQ’nun faz cevabı da önemlidir. İki mikrofonu ayrı ayrı “mükemmel” duyulacak şekilde işleyip birlikte dinlediğinizde alt frekansların zayıfladığını fark edebilirsiniz. Bu durumda ilk çözüm daha fazla bas yükseltmek değil, mikrofonların birlikte oluşturduğu cevabı incelemektir.
Örnek: gitar amfisi ve oda mikrofonu
Yakın mikrofon, kabin ve hoparlörün doğrudan sesini yakalarken oda mikrofonu yansımalara ve gecikmiş enerjiye daha fazla yer verebilir. Bu iki sinyal birleştirildiğinde bazı frekanslar güçlenebilir, bazıları zayıflayabilir.
-Yakın mikrofonu temel ton ve atak için değerlendirin.
-Oda mikrofonunu derinlik ve ambiyans katkısıyla birlikte dinleyin.
-Oda mikrofonunun seviyesini değiştirerek tonal etkiyi gözlemleyin.
-EQ öncesi ve sonrası birleşik sinyali karşılaştırın.
-Stereo görüntü ve mono toplamı kontrol edin.
Her iki mikrofonu da aynı frekans cevabına zorlamak gerekmez. Farklı mikrofonların farklı katkılar sunması, kaydın karakterinin bir parçası olabilir.
20.4 Fazı ölçmek ve dinlemek
Faz grafiği tek başına ses kalitesi puanı değildir. Bir sistemin faz eğrisi düzgün görünüyor diye mutlaka daha iyi duyulacağı söylenemez; aynı şekilde faz dönüşü var diye otomatik olarak sorun olduğu sonucuna da varılamaz.
Faz ölçümlerinde referans sinyalin doğru seçilmesi gerekir. İki cihazın fazını karşılaştırırken dönüştürücülerin, kabloların, filtrelerin ve sistem gecikmesinin etkileri ayrıştırılmalıdır.
Pratik ölçüm sırası:
-Referans loopback kaydı alın.
-EQ devre dışı ve devredeyken aynı sinyali kaydedin.
-Genlik cevabını karşılaştırın.
-Faz cevabını aynı referansa göre inceleyin.
-Gerekirse grup gecikmesini hesaplayın.
-Sonucu gerçek müzik materyaliyle ve seviye eşlenmiş dinlemeyle doğrulayın.
Grup gecikmesi, fazın açısal frekansa göre türeviyle ilişkilidir:
Bu büyüklük, sinyalin farklı frekans bileşenlerinin zamansal davranışını incelemeye yardımcı olur. Ancak bir cihazın grup gecikmesi eğrisini tek başına görmek, duyulabilir bir problem bulunduğunu kanıtlamaz.
Bölüm XXII — Mastering EQ: küçük müdahaleler, büyük sorumluluk
Mastering EQ, tek tek enstrümanların sorunlarını çözmekten çok, tamamlanmış miksin genel tonal dengesini değerlendirmek için kullanılır. Bu aşamada bir vokali veya trampeti ayrı ayrı düzeltme olanağı çoğunlukla yoktur; dolayısıyla bir frekans bölgesine yapılan müdahale birden fazla kaynağı etkiler.
Mastering EQ’nun temel sorusu şudur: Miksin bütününde hangi değişiklik, müziğin niyetini koruyarak daha dengeli bir sonuç sağlar?
22.1 Mastering’de EQ öncesi kontrol listesi
-Miks farklı ses seviyelerinde dengeli duyuluyor mu?
-Referans kayıtlarla karşılaştırma aynı algılanan ses seviyesinde mi yapılıyor?
-Bas dengesi hem ana monitörlerde hem de daha küçük sistemlerde kontrol edildi mi?
-Stereo görüntü ve mono uyumluluk incelendi mi?
-Sorun mastering EQ’suyla çözülebilecek bir sorun mu, yoksa miks aşamasına dönmek daha doğru mu?
-EQ sonrası tepe seviyeleri ve limiter davranışı yeniden kontrol edildi mi?
Mastering aşamasında bir frekans bölgesini yükseltmek, tepe seviyelerini artırabilir ve sonraki limiter’ın daha fazla çalışmasına yol açabilir. Bu nedenle tonal değişiklikten sonra yalnızca EQ çıkışını değil, zincirin tamamının davranışını değerlendirmek gerekir. @HakanNART StüdyoARTLINE
22.2 Geniş ve dar filtrelerin mastering’deki rolleri
Geniş filtreler: Genel tonal dengeyi değiştirmek için uygundur. Örneğin bütün miksin üst frekans dengesini hafifçe değiştirmek veya düşük-orta frekansların ağırlığını düzenlemek.
Dar filtreler: Belirgin bir rezonansı veya sınırlı frekans aralığındaki problemi düzeltmek için kullanılabilir. Fakat mastering’de dar ve derin kesimlerin etkisi, kaynakların birden fazla enstrüman içermesi nedeniyle karmaşık olabilir.
Geniş filtre daha “müzikal”, dar filtre daha “cerrahi” olmak zorunda değildir. Bunlar işlevsel tanımlardır; sonucun kalitesi seçilen filtrenin müzikte nasıl çalıştığına bağlıdır.
22.3 Analog mastering EQ ve dijital mastering EQ
Donanımın frekans cevabı, faz davranışı, gürültüsü, distorsiyonu ve çalışma seviyeleri ölçülebilir. Bazı cihazlar tonal şekillendirme ve belirli devre karakterleri için tercih edilir. Ancak bütün analog EQ’lar aynı davranışı göstermez.
Hassas ayar, otomasyon, tekrarlanabilirlik, kanal bazlı işlem ve farklı faz modları sunabilir. Linear-phase veya minimum-phase benzeri seçeneklerin uygunluğu, materyale ve işleme amacına göre değerlendirilmelidir.
Analog ve dijital arasında seçim yaparken marka veya teknoloji türünü tek başına kalite göstergesi olarak görmemek gerekir. Bir analog EQ’nun belirli bir miks üzerinde verdiği sonuç, başka bir analog EQ’nun veya dijital bir EQ’nun sonucuyla aynı olmayabilir.
Manley Massive Passive ile mastering yaklaşımı
Massive Passive, geniş tonal şekillendirme için kullanılan bir cihazdır. Bu cihazı değerlendirirken yalnızca belirli bir frekansı yükseltmenin miktarına değil, bantların birbirleriyle etkileşimine, toplam çıkış seviyesine ve filtrelerin birlikte oluşturduğu eğriye de dikkat edilmelidir.
Sağlıklı bir karşılaştırma için:
-EQ devre dışıyken referans sinyal alın.
-EQ ile hedef tonal değişikliği yapın.
-Çıkış seviyesini kontrol edin.
-Mümkünse aynı hedef frekans cevabını dijital EQ ile de oluşturun.
-Genlik cevabını, fazı ve gürültü/distorsiyon davranışını ayrı ayrı değerlendirin.
-Seviye eşlenmiş dinleme karşılaştırması yapın.
Bu yöntem, cihazın güçlü yanlarını tanımlamaya yardımcı olur; ancak her mastering işleminde analog cihaz kullanmanın zorunlu olduğu anlamına gelmez.
Bölüm XXIII — EQ ölçüm laboratuvarı: frekans cevabından distorsiyona
Bu bölüm, ses mühendisliği ile elektronik ölçüm arasındaki bağlantıyı kurar. Amaç bir EQ’nun yalnızca kulağa nasıl geldiğini değil, giriş sinyalini teknik olarak nasıl değiştirdiğini de incelemektir.
23.1 Test düzeneği
Analog EQ’yu dijital EQ ile karşılaştırmak için kullanılabilecek temel bağlantı:
DAW — Test sinyali
D/A dönüştürücü
Analog EQ
A/D dönüştürücü
DAW — Kayıt, analiz ve karşılaştırma
Bu düzenekte dönüştürücülerin ve analog bağlantıların etkisi de ölçüme girer. Dolayısıyla EQ devre dışıyken bir referans kaydı almak önemlidir. EQ açıkken elde edilen sonuç, referans sistem cevabına göre değerlendirilmelidir.
Güvenli test için temel şartlar
-Dengeli bağlantı ve uygun kablolama kullanın.
-Analog cihazın giriş ve çıkış seviyelerini aşırı yüklemeyin.
-A/D dönüştürücünün girişinde clipping oluşmadığını doğrulayın.
-Sol ve sağ kanalları ayrı ayrı test edin.
-Cihazın bypass devresinin gerçekten hangi sinyal yolunu kullandığını kontrol edin.
-Aynı testte örnekleme hızı, kanal yönlendirmesi ve referans seviyesini sabit tutun.
23.2 dBu ve dBFS ilişkisi
Analog ses sistemlerinde seviye çoğunlukla dBu, dijital sistemlerde ise dBFS ile ifade edilir.
dBu, 0,775 V RMS referansına göre tanımlanır:
Örneğin +4 dBu için:
Bu, +4 dBu seviyesinin yaklaşık 1,228 V RMS olduğu anlamına gelir.
dBFS ile dBu arasında evrensel, sabit bir dönüşüm yoktur. Dönüştürücü kalibrasyonu belirleyicidir. Bir cihazda +4 dBu, −18 dBFS’ye karşılık gelebilir; başka bir sistemde farklı bir hizalama kullanılabilir. Bu nedenle ölçüm raporunda analog referans seviyesi ve dijital referans seviyesi birlikte belirtilmelidir.
23.3 Frekans cevabı ölçümü
Bir EQ’nun frekans cevabını ölçmek için sinüs taraması veya uygun test sinyalleri kullanılabilir.Her frekansta giriş ve çıkışın karmaşık genlik ilişkisi hesaplanarak transfer fonksiyonu tahmin edilir:
Burada \(X(f)\) giriş, \(Y(f)\) çıkış sinyalinin frekans alanındaki gösterimidir. Gerçek ölçümde gürültü, zaman hizalaması ve sistemin diğer bileşenleri hesaba katılmalıdır.
Genlik cevabı:
Faz cevabı ise:
ile ifade edilir.
- \(H(f)\): Sistemin frekans cevabıdır (Frequency Response). Genellikle karmaşık (kompleks) bir sayıdır.
- \(f\): Frekans değişkenidir.
- \(\arg(\cdot)\): Argument (Argüman) fonksiyonudur. Kompleks bir sayının karmaşık düzlemdeki gerçek (reel) eksenle yaptığı açıyı (fazı) radyan veya derece cinsinden verir.
- \(\phi(f)\): Frekansa bağlı faz kaymasını (faz spektrumunu) temsil eder
Bu iki grafik farklı sorulara cevap verir. Genlik grafiği hangi frekansların ne kadar değiştiğini; faz grafiği ise sinyal bileşenlerinin faz ilişkisinin nasıl değiştiğini gösterir.
23.4 THD ve THD+N
EQ ölçümünde yalnızca frekans cevabını incelemek yeterli değildir. Özellikle analog donanımlarda çalışma seviyesine bağlı doğrusal olmayan davranışlar da incelenebilir.
-THD: Temel sinyal dışındaki harmonik bileşenlerin toplamının, temel bileşene göre oranını ifade eder.
-THD+N: Harmonik distorsiyona ek olarak ölçüm bant genişliği içinde kalan gürültüyü de içerir.
Bu ölçümler yapılırken test frekansı, giriş seviyesi, çıkış seviyesi, ölçüm bant genişliği ve kullanılan analiz yöntemi raporlanmalıdır. Aksi hâlde iki cihazın ölçümlerini doğrudan karşılaştırmak yanıltıcı olabilir.
Bir EQ’nun THD değerinin daha yüksek olması otomatik olarak daha kötü olduğu anlamına gelmez; ancak bu distorsiyonun ne kadar olduğu, hangi harmoniklerde yoğunlaştığı ve müzikte nasıl algılandığı ayrı değerlendirilmelidir. @Stüdyo ARTLINE
23.5 uygulanabilecek üç kontrollü deneme
1 — Aynı EQ eğrisi, farklı faz davranışı
Amaç: Analog EQ ile dijital EQ’nun benzer genlik eğrilerine rağmen farklı faz tepkileri üretip üretmediğini incelemek.
-Bir test sinyali ve bir hedef EQ eğrisi seçin.
-Analog EQ’yu ayarlayın.
-Dijital EQ ile benzer genlik eğrisini oluşturun.
-Her iki sonucu aynı referansa göre kaydedin.
-Genlik, faz ve grup gecikmesi grafiklerini karşılaştırın.
Benzer frekans cevabı, aynı faz cevabını garanti etmez.
2 — Çalışma seviyesinin etkisi
Amaç: Analog EQ’nun farklı giriş seviyelerinde nasıl davrandığını incelemek.
-Aynı test sinyalini birkaç güvenli giriş seviyesinde uygulayın.
-Her seviyede çıkış frekans cevabını ve distorsiyonu ölçün.
-Çıkış seviyelerini karşılaştırma için normalize edin.
-Cihazın seviyeye bağlı davranışını kaydedin.
Analog devrenin çalışma noktası değiştiğinde distorsiyon veya diğer özellikler değişebilir; bunun miktarı cihaz tasarımına bağlıdır.
3 — Seviye eşlenmiş dinleme
Amaç: EQ seçiminde ses seviyesi farkının oluşturabileceği yanlılığı azaltmak.
-Aynı müzik bölümünün işlenmiş ve işlenmemiş sürümlerini hazırlayın.
-Ses seviyelerini mümkün olduğunca hassas biçimde eşitleyin.
-Hangi sürümün çaldığını bilmeden karşılaştırma yapın.
-Denemeleri tekrarlayın ve sonuçları kaydedin.
Daha yüksek duyulan sürümün otomatik olarak daha iyi seçilmesini önlemek.
Bölüm XXIV — Profesyonel EQ karar ağacı
EQ uygularken hızlı ve tutarlı karar verebilmek için şu yaklaşım kullanılabilir:
Bir tonal problem duyuluyor mu?
Hayır
EQ eklemek zorunlu değildir. Kaynağın doğal dengesini koruyun.
Evet
Sorunun kaynağını ve ne zaman oluştuğunu belirleyin.
Sorun sürekli mi, yoksa belirli anlarda mı oluşuyor?
Sürekli
Statik EQ veya kaynak yerleşimini değerlendirin.
Aralıklı
Dinamik EQ, otomasyon veya uygun dinamik işlem deneyin.
Seviye eşlenmiş A/B + tüm miks + mono kontrolü
Bu karar ağacı bir reçete değil, gereksiz EQ kullanımını azaltan bir çalışma çerçevesidir. Bazı durumlarda en iyi çözüm EQ değildir; mikrofon konumunu değiştirmek, enstrüman akordunu düzeltmek, düzenlemeyi sadeleştirmek veya komşu kanalların seviyelerini dengelemek daha doğru sonuç verebilir. @HakanNART
Kayıt Stüdyosu Ankara
