Kayıt Stüdyolarında Akustik Düzenleme

Fizik, Mimari ve Müzik Perspektifinden Kapsamlı Bir Tasarım Rehberi       stüdyo  ARTLINE

Özet

Bir kayıt stüdyosunun sesi, ekipmanından önce odasının fiziğiyle belirlenir. Mikrofon, ön yükseltici ve monitör ne kadar iyi olursa olsun, kötü bir oda kayıtları renklendirir, miks kararlarını yanıltır ve sonuçta başka ortamlarda “çökmeyen” bir miks üretmeyi imkânsız kılar. Bu makale; ses fiziğinin temellerini, oda akustiğinin matematiksel altyapısını, mimari tasarım ve yalıtım ilkelerini, müzikal gereksinimleri ve uygulamaya dönük çözümleri tek bir çerçevede birleştirir. Amaç, hem bir stüdyo projesine başlayan müzisyen ve prodüktörlere hem de mimar ve iç mimarlara pratik, sayısal ve doğrulanabilir bir yol haritası sunmaktır.

Bir kayıt stüdyosunun kalitesi yalnızca kullanılan mikrofonların, preamplifikatörlerin, dönüştürücülerin veya monitör hoparlörlerinin kalitesiyle belirlenmez. Bu ekipmanların ürettiği ve yeniden oluşturduğu sesin, içinde bulundukları fiziksel ortamla nasıl etkileşime girdiği de son derece önemlidir.

İyi bir mikrofon, kötü akustiğe sahip bir odada kaynağın istenmeyen yansımalarını kaydedebilir. Son derece kaliteli bir monitör sistemi, oda modlarının ve erken yansımaların etkisiyle yanlış bir frekans dengesi sunabilir. Miks mühendisi böyle bir ortamda bas frekansları eksik duyup gereğinden fazla yükseltebilir, vokalin üst frekanslarını yanlış değerlendirebilir veya stereo görüntüdeki sorunları kaydın kendisine ait sanabilir.

Dolayısıyla profesyonel stüdyo tasarımının temel amacı, odayı mümkün olduğunca sessiz veya tamamen yankısız hâle getirmek değildir. Amaç, sesin üretildiği, kaydedildiği ve dinlendiği ortamın davranışını kontrol ederek güvenilir işitsel kararlar verebilmektir.

Bu yazıda  oda akustiğini ses dalgalarının fiziksel davranışından başlayarak temel basitlikte  inceleyecek; matematiksel hesaplamalar, malzeme bilimi, hoparlör yerleşimi, akustik ölçüm, kayıt teknikleri ve profesyonel stüdyo uygulamalarıyla konuyu bütünlüklü biçimde ele alacağız…@Hakan NART  stüdyo ARTLINE

1. Giriş: Oda Bir Enstrümandır

Stüdyo tasarımında üç ayrı hedef vardır ve en sık yapılan hata bunları birbirine karıştırmaktır:

*Ses yalıtımı (isolation): Sesin odaya girmesini ve odadan çıkmasını engellemek. Kütle, ayrıştırma ve sızdırmazlık konusudur.

*Oda akustiği (room acoustics): Odanın içinde sesin nasıl davrandığını biçimlendirmek: yankı süresi, modlar, yansımalar, difüzyon.

*Doğru dinleme (monitoring): Kontrol odasında müziği olduğu gibi, odanın katkısı en aza inmiş şekilde duymak.

Yalıtım, akustik düzenleme değildir; yumurta kolisi ya da ince köpük yalıtım sağlamaz, ağır bir duvar da odanın içindeki bas uğultusunu çözmez. Profesyonel tasarım sırasıyla yalıtımı, mimari geometriyi, havalandırma gürültüsünü ve en son iç akustik işlemi ele alır.

1.2. Fiziksel Temeller

1.2.1 Ses dalgası, frekans ve dalga boyu

Ses, havada yayılan boyuna bir basınç dalgasıdır. Yayılma hızı sıcaklığa bağlıdır (yaklaşık c ≈ 331,3 + 0,606·T, T °C cinsinden); 20 °C’de yaklaşık 343 m/s’dir. Frekans (f), dalga boyu (λ) ve hız arasındaki ilişki:

λ = c / f

Frekans	Dalga boyu (20 °C)	Pratik anlamı
20 Hz	17,2 m	Oda boyutlarından büyük; yalnızca modlar ve basınç bölgeleri
50 Hz	6,9 m	Bas tuzağı gerektiren bölge
100 Hz	3,4 m	Kick ve bas gitarın temel bölgesi
250 Hz	1,4 m	Vokalin temeli, “çamurluk” bölgesi
1 kHz	34 cm	Gözenekli soğurucuların rahat çalıştığı bölge
4 kHz	8,6 cm	Yönlü yayılım, belirgin yansımalar
10 kHz	3,4 cm	“Hava” ve parlaklık bölgesi

Bu tablo akustik tasarımın temel gerçeğini gösterir: Düşük frekanslar metrelerce uzun dalga boyuna sahiptir, bu yüzden ince paneller onlara karşı etkisizdir. Yüksek frekanslar ise ışık gibi yönlüdür ve yansıma noktaları geometrik olarak belirlenebilir.

1.2.2 Desibel, SPL ve işitme

Ses basınç seviyesi SPL = 20·log₁₀(p/p₀) ile ifade edilir; p₀ = 20 µPa işitme eşiğidir. Serbest alanda nokta kaynaktan uzaklık iki katına çıktığında seviye yaklaşık 6 dB düşer. Yaklaşık 10 dB artış, algıda kabaca “iki kat yüksek” anlamına gelir. İnsan kulağı düşük seviyelerde bas ve tizlere daha az duyarlıdır (eşit gürültülülük eğrileri, ISO 226); bu nedenle birçok stüdyo miks dinleme seviyesini 79–85 dB SPL civarında sabitler ve odayı bu seviyede doğrular.

1.2.3 Yansıma, soğurma, iletim, kırınım, difüzyon

Bir yüzeye çarpan ses enerjisi üçe ayrılır: yansıyan, soğurulan ve iletilen. Soğurma katsayısı (α) 0 ile 1 arasındadır; α = 1 enerjinin tamamen soğurulması demektir. Sert, düz yüzeyler speküler (ayna gibi) yansıma yapar; giriş açısı çıkış açısına eşittir. Kırınım, dalga boyu engelin boyutuyla kıyaslanabilir olduğunda dalganın köşeleri dolanmasıdır. Difüzyon ise enerjiyi yok etmeden birçok yöne dağıtır; odayı “canlı” tutarken ayna yansımalarını bozar.         @ stüdyo ARTLINE

1.2.4 Girişim ve tarak filtre (comb filtering)

Doğrudan ses ile gecikmiş bir yansıma birleştiğinde, gecikme Δt ise ilk çukur (null) f = 1/(2Δt) frekansında oluşur ve bunu tek katları izler. Örneğin yansıyan yol doğrudan yoldan 34 cm uzunsa Δt ≈ 1 ms olur; çukurlar 500 Hz, 1,5 kHz, 2,5 kHz gibi frekanslarda belirir. Tarak filtre, seste “boşaltılmış”, boğuk ve yönü belirsiz bir renklenme olarak duyulur ve ilk yansıma noktalarının işlenmesinin başlıca nedenidir.

1.2.5 Zaman alanı: RT60 ve Sabine denklemi

RT60, ses kesildikten sonra seviyenin 60 dB düşmesi için geçen süredir. Sabine denklemi (metrik):

RT60 = 0,161 · V / A, A = Σ (Sᵢ · αᵢ)

V hacim (m³), A toplam soğurma alanı (m² Sabin)’dır. Çok kuru odalarda Eyring denklemi daha doğrudur. RT60 istatistiksel bir kavramdır ve yalnızca ses alanı yeterince dağınıksa (difüz) anlamlıdır; küçük odalarda düşük frekanslarda bu koşul sağlanmaz.

1.2.6 Oda modları (duran dalgalar)

Paralel yüzeyler arasında sesin rezonansa girdiği frekanslara oda modları denir. Dikdörtgen bir oda için:

f = (c/2) · √[(nₓ/Lₓ)² + (n_y/L_y)² + (n_z/L_z)²]

Tek boyutta ilerleyen eksenel (axial) modlar en güçlüdür; iki boyutlu teğetsel (tangential) modlar yaklaşık 3 dB, üç boyutlu eğik (oblique) modlar yaklaşık 6 dB daha zayıftır. Örnek bir oda: 5 m × 4 m × 2,7 m. İlk eksenel modlar:

-Uzunluk: 343 / (2·5) = 34,3 Hz

-Genişlik: 343 / (2·4) = 42,9 Hz

-Yükseklik: 343 / (2·2,7) = 63,5 Hz

Schroeder frekansı, modal bölge ile istatistiksel bölge arasındaki sınırı verir:

f_s ≈ 2000 · √(RT60 / V)

V = 54 m³ ve RT60 = 0,3 s için f_s ≈ 149 Hz çıkar. Bu frekansın altında oda “tek tek modlarla” konuşur: bazı notalar şişer, bazıları kaybolur, kuyruklar uzar. Bu bölgeyi köpükle değil, kalın bas tuzakları ve doğru dinleme noktası seçimiyle yönetirsiniz.

Alt frekanslarda modlar seyrek ve düzensiz aralıklıdır; bu yüzden bas notaları arasında belirgin seviye farkları oluşur. Schroeder frekansına yaklaştıkça modlar sıklaşıp birbirine karışır.

Oda oranları modların dağılımını etkiler. Bolt alanı, Sepmeyer ve Louden gibi literatürde önerilen oranlar (örneğin 1 : 1,14 : 1,39 ya da 1 : 1,28 : 1,54) modları frekans ekseninde dengeli yayar. Kübik odalar ve boyutları tam katlar olan odalar (örneğin 3 m × 6 m × 3 m) modları üst üste bindirdiği için en kötü seçimlerdir.   @HakanNART StüdyoARTLINE

1.3. Müzik Bilgisi Açısından Akustik

1.3.1 Enstrümanlar ve frekans bölgeleri

Akustik tasarım, hangi enstrümanın hangi bölgede enerji ürettiğini bilmeyi gerektirir. Temel frekans (fundamental) notayı belirler, harmonikler ise tınıyı (timbre) oluşturur.

Kaynak	Temel frekans aralığı (yaklaşık)	Dikkat edilecek bölge
Kick davul	50–100 Hz	2–5 kHz vuruş “tık” sesi
Bas gitar	41 Hz (E1) – 400 Hz	Alt temeller oda modlarından en çok etkilenir
Piyano	27,5 Hz (A0) – 4186 Hz (C8)	Harmonikler 10 kHz üzerine uzanır
Erkek vokal	85–180 Hz	Sibilans 5–10 kHz
Kadın vokal	165–255 Hz	Sibilans ve “hava” 8–16 kHz
Akustik gitar	82 Hz (E2) – 1 kHz	Gövde rezonansları ~100–200 Hz
Keman	196 Hz (G3) – 3 kHz üstü	Zengin harmonikler, 10 kHz ve üzeri
Hi-hat, zil	3–16 kHz ve üzeri	Parlaklık, yansımalara çok duyarlı
Ud, bağlama, kanun, ney	Yaklaşık 65 Hz – 2 kHz	Zengin harmonik yapı, hızlı transientler
Darbuka, bendir, def	“Dum” ~80–200 Hz, “tek” 2 kHz üzeri	Keskin transientler, oda kuyruğuna duyarlı

1.3.2 Notalar ve oda modları

Bir mod frekansı bir notanın temeline denk gelirse o nota odada şişer ya da uğuldar. Yukarıdaki örnek odada 34,3 Hz modu Do diyez 1 notasına (34,65 Hz), 42,9 Hz modu ise Fa 1 notasına (43,65 Hz) çok yakındır. Bu odada bas çalan bir müzisyen ya da miks yapan bir mühendis, Fa 1 notasını diğer notalardan belirgin şekilde daha güçlü ve uzun duyar; miks bu yüzden bas konusunda yanlış karar verir. Bas tuzağı ve mod analizinin müzikal anlamı budur.

1.3.3 Zaman, tempo ve yankı

Yankı süresi müziğin zamanlamasıyla etkileşir. Hızlı tempolu, yoğun ritimli müzikte (metal, elektronik, bebop) uzun kuyruk ritmi bulandırır; yavaş, sürekli notalı müzikte (koral, yaylı çalgılar, ambient) kısa RT60 sesi cansız bırakır. Bu yüzden müzik türüne göre hedef RT60 değişir (bkz. Bölüm 7). Netlik ölçütleri C50 (konuşma) ve C80 (müzik), ilk 50 ya da 80 ms’deki enerjinin sonraki enerjiye oranını ifade eder.

1.3.4 Öncelik etkisi ve erken yansımalar

İşitme sistemi, doğrudan sesten sonra kabaca 30–40 ms içinde gelen yansımaları kaynakla birleştirir (Haas / öncelik etkisi); bu yansımalar yön algısını bozmasa da tınıyı renklendirir (tarak filtre). Yaklaşık 50 ms’den sonraki güçlü yansımalar ise ayrı bir yankı olarak algılanır. Kontrol odasında amaç, dinleme noktasına ilk 15–20 ms içinde ulaşan yansımaları bastırmaktır.

1.4. Mimari Tasarım Prensipleri

1.4.1 Bölümlendirme

Tipik bir profesyonel stüdyo şu hacimlerden oluşur: kontrol odası, canlı oda (live room), izolasyon kabinleri, makine/ekipman odası (gürültülü donanım için) ve lobi/sosyal alan. Kontrol ve canlı oda arasında görsel bağ (cam) ve sinyal geçişi (kablo duvarı) bulunur. Gürültü üreten klima üniteleri, bilgisayar ve amfi rafları mümkünse ayrı bir makine odasına alınır.

1.4.2 Geometri

-Oda oranlarını yukarıda belirtilen oranlara yaklaştırın, kübik ve tam katlı ölçülerden kaçının.

-Tavan yüksekliği canlı odada en az 3 m olmalıdır; düşük tavan hem modları hem de “kutu” hissini artırır.

-Paralel olmayan duvarlar (5–10° açı) flutter echo’yu azaltır ancak oda modlarını ortadan kaldırmaz, yalnızca kaydırır. Küçük odalarda hacim kaybı ve inşaat karmaşıklığı nedeniyle çoğu zaman simetrik, dikdörtgen ve iyi işlenmiş bir oda tercih edilir.

-Kontrol odasında sol-sağ simetri zorunludur; stereo görüntü simetrik bir odaya dayanır.

1.4.3 Ses yalıtımı

Havayla taşınan sesin yalıtımı kütle yasasına dayanır: Yüzey kütlesi (m, kg/m²) ya da frekans her iki katına çıktığında iletim kaybı yaklaşık 6 dB artar (TL ≈ 20·log₁₀(f·m) − 47 dB). Ancak tek başına kütle yeterli değildir:

-Ayrıştırma (decoupling): Çift duvar, ayrı iskelet ve elastik askılar yapısal titreşimin geçişini keser. İki katman arasındaki hava boşluğu ve iç mekan yünü “kütle-yay-kütle” rezonansını yönetir; bu rezonansı mümkün olduğunca düşük frekansta tutmak gerekir.

-Sızdırmazlık: Bir duvarın toplam yalıtımı en zayıf noktası tarafından belirlenir. Priz kutuları, kablo geçişleri, kapı aralıkları ve havalandırma delikleri akustik mastikle kapatılmalıdır; %1’lik açıklık yalıtımı 20 dB civarında sınırlayabilir.

-Yan yol iletimi (flanking): Ses duvardan değil, tavan, döşeme ve ortak yapı elemanlarından geçebilir.

-Kapılar ve pencereler: Çift kapı (ses kilidi), contalı ağır kapılar, farklı kalınlıkta ve hafif eğik yerleştirilmiş çift cam kullanılır.

Yapı elemanı	Yaklaşık ağırlıklı ses yalıtımı (Rw)
Tek kat 12,5 mm alçıpan, çelik iskelet	33–38 dB
Çift kat alçıpan, boşluğunda yün	45–50 dB
Ayrık iskeletli çift duvar, her yüzde 2 kat alçıpan, yün dolgu	60 dB ve üzeri
20 cm betonarme	55–58 dB

Değerler üreticiye ve uygulamaya göre değişir; bölge yönetmelikleri ve ölçüm raporlarıyla doğrulanmalıdır.

1.4.4 Oda içinde oda (room-within-a-room)

Yüksek yalıtım gereken (davul, bas amfisi, komşulu bina) projelerde iç mekan, yapıdan elastik mesnetlerle ayrılmış bağımsız bir kabuk olarak kurulur: yüzen şap (floating floor), ayrı tavan askısı ve bağımsız duvarlar. Tasarımda hedef, yapının doğal frekansını iç kabuk rezonansından en az bir oktav aşağıya, yaklaşık 10–20 Hz bandına çekmektir.

Kesit, iç kabuğun yapıdan tavanda, zeminde ve yan duvarlarda elastik elemanlarla ayrıldığını gösterir; tek bir sert bağlantı bile yalıtımı belirgin şekilde düşürür.

1.4.5 HVAC ve gürültü kriteri

Havalandırma, yalıtımı boşa çıkaran en yaygın unsurdur. Hedefler (NC eğrileri): kontrol odası NC‑15 ile NC‑20, canlı oda NC‑20 ile NC‑25. Bunun için büyük kesitli kanallar, düşük hava hızı (ana kanalda 2–3 m/s altı), susturucular (silencer), esnek bağlantılar, kanalın duvar geçişlerinde ayrıştırılması ve ekipmanın stüdyo dışına alınması gerekir. Kanal içindeki hızlı hava, sessiz bir kayıt odasında mikrofonun en çok duyduğu sesler arasındadır.

1.5. İç Akustik: Malzemeler ve Çözümler

1.5.1 Gözenekli soğurucular

Taş yünü, cam yünü ya da yüksek yoğunluklu elyaf paneller, hava parçacıklarının sürtünmesiyle enerjiyi ısıya çevirir. Soğurma, parçacık hızının maksimum olduğu bölgede çalışır; bu da yüzeyden yaklaşık λ/4 uzaklıkta gerçekleşir. Yani 100 Hz’de etkin soğurma için yaklaşık 86 cm’lik bir derinlik gerekir (λ/4 = 3,43/4). Pratikte:

* 5 cm’lik panel yaklaşık 1 kHz üzerinde etkilidir.

*10 cm’lik panel 400–500 Hz üzerinde etkili olur.

*Duvardan boşluk bırakmak ya da paneli duvara derin köşelere yerleştirmek etkin bandı alçaltır; 10 cm panel 10 cm hava boşluğuyla birlikte 200 Hz civarına inebilir.

*Tipik yoğunluk aralığı 40–100 kg/m³’tür; yoğunluk ve akış direnci tasarıma göre seçilir.

1.5.2 Membran (panel) soğurucular

Hafif, esnek bir panel, arkasındaki hava yastığıyla bir yay-kütle sistemi oluşturur ve rezonans frekansında enerjiyi soğurur:

f₀ ≈ 60 / √(m · d) (m: kg/m², d: metre)

Örnek: m = 5 kg/m² ve d = 0,10 m için f₀ ≈ 85 Hz. Bu çözümler dar bantlıdır ve belirli bir moda kalibre edilir; boşluğa yün koymak bandı genişletir.

1.5.3 Helmholtz ve delikli panel rezonatörleri

Boyun (açıklık) ve hacimden oluşan rezonatör, belirli bir frekansta yüksek soğurma sağlar:

f₀ = (c / 2π) · √(S / (V · L′))

S boyun kesiti, V boşluk hacmi, L′ etkin boyun uzunluğudur. Yarıklı ve delikli paneller (slat, perforated) bu ilkeyle çalışır ve estetik olarak ahşap kaplama yüzeyler için çekicidir. Doğru tasarımda orta ve alt-orta frekans bandı kontrol edilebilir.

1.5.4 Difüzörler

Schroeder’in kuadratik kalıntı difüzörü (QRD), asal sayı N’ye göre belirlenen kuyu derinliklerinden oluşur: dₙ = (n² mod N) · λ₀ / (2N). N = 7, 11 ya da 13 yaygındır. Difüzör, tasarım frekansının üstündeki bir bantta enerjiyi geniş açıya dağıtır. Düşük frekansları etkilemek için derinlik pratik olmayacak kadar artar; bu nedenle difüzör bas sorununun değil, orta-yüksek frekanslı yansımaların ve flutter’ın çözümüdür. Difüzörün etkili çalışabilmesi için dinleme noktasından en az 2–3 m uzakta olması önerilir.

1.5.5 Yansıtıcılar

Soğurma her yerde iyi değildir. Canlı odada ahşap, cam ve sert yüzeyler müziğe canlılık ve “oda sesi” katar. Dengeli tasarım, soğurucu ve yansıtıcı yüzeyleri birlikte kullanır; bu yaklaşım ölü değil kontrollü bir oda hedefler.

1.5.6 Bas tuzakları

Bas tuzakları (bass traps) alçak frekanslı enerjinin en yoğun olduğu, yani basınç maksimumlarının bulunduğu yerlere konur: duvar-duvar köşeleri, duvar-tavan köşeleri ve zemin-duvar birleşimleri. Köşeler en etkili yerdir, çünkü tüm eksenel modların basınç tepesi köşede toplanır. Büyük kesitli taş yünü “süper yığınlar”, çapraz köşe dolguları ve duvar boyunca uzanan kalın paneller yaygındır. Tavan köşelerindeki tuzaklar çoğu zaman gözden kaçar ve yüksek mod sayısı nedeniyle çok kazandırır.

Ayarlı çözümler (membran, Helmholtz) dar bir bandı hedefler; belirli bir moda göre hesaplanıp ölçümle doğrulanmalıdır.

1.6. Kontrol Odası Tasarımı

1.6.1 Tasarım felsefeleri

-LEDE (Live End – Dead End): Monitör tarafı soğurucu (dead), arka taraf difüzif ya da karışık (live) tutulur. Erken yansımalar bastırılır, ardından yumuşak bir kuyruk gelir.

-Reflection Free Zone (RFZ): Dinleme noktasına ilk 15–20 ms içinde yansıma gelmeyecek şekilde yan duvar, tavan ve masa yansıma noktaları işlenir.

-Non-Environment / modern yaklaşım: Monitörler duvara gömülür (soffit), odanın ön yarısı büyük oranda soğurucu olur ve oda sesi minimize edilir.

1.6.2 Yerleşim kuralları

-Monitörler ve dinleme noktası eşkenar üçgen oluşturur; monitörler yaklaşık 60° açıyla kulağa doğru hafifçe içe dönük olur ve tweeter’lar kulak hizasındadır.

-Dinleme noktası, oda uzunluğunun yaklaşık %38’inde konumlandırıldığında en büyük eksenel mod çukurlarından çoğu zaman kaçınılır (pratik başparmak kuralı).

-SBIR (Speaker-Boundary Interference Response): Hoparlör bir sınırdan d mesafedeyse yansıma f = c/(4d) frekansında çukur oluşturur. d = 0,5 m için bu yaklaşık 171 Hz’dir. Monitörü duvardan ya uzak ya da tam soffit içinde tutmak bu çukuru ortadan kaldırır.

-Miks masası ve konsol, ilk yansıma yüzeyidir; yüzeyi küçük, arkası açık ve eğimli tasarlayın.

-Alt frekans için birden fazla subwoofer ve stratejik yerleşim (örn. Welti yaklaşımı) mod uyarımını dengeler.

Plan, 5 × 4 m bir odanın LEDE düzenini gösterir: ön yarı soğurucu, arka yarı difüzif ve dört köşede bas tuzağı bulunur.

1.6.3 Hedef yankı süresi

ITU-R BS.1116 önerisi, orta frekanslar için Tₘ = 0,25 · (V/V₀)^(1/3) formülüdür; V₀ = 100 m³. V = 54 m³ için Tₘ ≈ 0,20 s elde edilir. Pratikte iyi bir kontrol odasında 0,2–0,35 s aralığı ve frekans boyunca düz bir RT60 eğrisi hedeflenir. Alt frekanslarda RT60 yükselmemelidir; bu bas tuzağı yeterliliğinin göstergesidir.

1.7. Canlı Oda ve Kabinler

Canlı odanın amacı kaynağa doğru karakteri vermektir. Aşağıdaki hedefler yaklaşık yol göstericidir:

Alan	Yaklaşık hacim	Hedef RT60 (orta frekans)
Miks kontrol odası	40–70 m³	0,2–0,35 s
Vokal / seslendirme kabini	5–15 m³	0,15–0,25 s
Davul ve grup canlı odası	60–150 m³	0,3–0,6 s
Caz / oda müziği topluluğu	150–400 m³	0,6–1,0 s
Yaylı çalgılar, orkestra, koro	1000 m³ ve üzeri	1,2–2,0 s

Küçük kabinlerde sorun tek başına soğurma değildir; boyutlar çok küçük olduğundan modlar yüksek frekanslara kayar ve “kutu sesi” ortaya çıkar. Kabinde de bas kontrolü ve kısmi difüzyon gerekir, yoksa vokal kayıtlarında 200–500 Hz arası boğukluk yaşanır. Değişken akustik (döner paneller, perdeler, kaldırılabilir halılar, ayarlanabilir yüzeyler) tek odanın farklı müzik türlerine uyarlanmasını sağlar.     ARTLINE

1.8. Tür ve Enstrüman Bazlı Yaklaşım

-Rock, pop, metal: Davul canlı odasında kontrollü canlılık, ayrı izolasyon kabinleri ve yüksek yalıtım. Gitar amfileri için ayrı kabin.

-Caz ve akustik topluluk: Daha uzun, zarif bir kuyruk, doğal yansımalar ve odadaki müzisyenlerin birbirini duyabilmesi (göz teması ve ses teması).

-Klasik ve yaylı çalgılar: Büyük hacim, yüksek tavan, uzun RT60. Küçük bir stüdyoda bu karakteri taklit etmek yerine uygun bir salon seçmek daha doğrudur.

-Türk müziği (ud, bağlama, kanun, ney, darbuka): Zengin harmonikler ve hızlı transientler nedeniyle çok ölü odalar tınıyı yavaşlatır; çok canlı odalar ise darbuka ve bendirin kuyruğunu bulandırır. 0,3–0,5 s aralığında, orta-yüksek frekansta dengeli difüzyonlu bir canlı oda genellikle iyi sonuç verir.

-Elektronik ve miks odaklı prodüksiyon: Kontrol odasının doğruluğu kayıt odasından daha önemlidir; bas bölgesi hassasiyeti kritiktir.

-Podcast ve seslendirme: Kısa RT60 ve düşük gürültü zemini yeterlidir; yalıtım ve HVAC gürültüsü ilk öncelik.

1.9. Kayıt Sırasında Sabit ve Taşınabilir Akustik Malzemeler

Sabit işlemler odanın temel karakterini belirler, taşınabilir elemanlar ise her çalgı için o günkü ayarı yapar. Pratik kural şudur: bas kontrolünü ve ilk yansımaları kalıcı olarak çözün, ışıltıyı, kuruluğu ve çalgılar arası ayrışmayı taşınabilir elemanlarla ayarlayın.

1.9.1 Sabit elemanlar: odanın değişmeyen iskeleti

-Bas tuzakları ve geniş bantlı paneller: Oda modları sabit olduğu için bas kontrolü de sabit olmalıdır. Köşelerdeki kalın tuzaklar tüm çalgılar için ortak zemin hazırlar; 200 Hz altı, tekerlekli ince bir panelle çözülmez.

-Tavan bulutları: Tavandan gelen ilk yansımayı bastırır ve alçak tavanlı odalarda overhead ile oda mikrofonlarının sesini temizler.

-Yarı yansıtıcı, yarı soğurucu bölgeler: Odanın bir yarısını ahşap, sert alçı ya da difüzörle canlı, diğer yarısını soğurucuyla kuru bırakmak, aynı odada hem canlı hem kuru çalgı pozisyonu sağlar.

-Kalıcı difüzörler ve ahşap kaplamalar: Tarak filtreyi ve flutter echo’yu kırarken odayı ölü yapmaz.

-Zemin: Zemini sert (ahşap, parke) bırakıp halıyı taşınabilir tutun. Sabit halı, odanın zemin karakterini değiştirme imkânını ortadan kaldırır.

-İzolasyon kabini ve görsel bağlantı: Yüksek SPL’li çalgılar (amfi, davul) için ayrı kabin ya da oda; cam ya da kamera ile görsel temas.

1.9.2 Taşınabilir elemanlar

Eleman	İşlevi	Sınırı
Gobo (iki yüzlü paravan, tipik 1,2 × 1,8 m, 5–10 cm dolgu)	Çalgılar arası sızıntıyı (bleed) azaltır; bir yüzü soğurucu, diğer yüzü yansıtıcı ya da difüzif	Orta-yüksek frekansta etkilidir, bas geçer; yalıtımın yerine geçmez
Tekerlekli bas tuzağı ya da kalın panel (10–20 cm)	Çalgının yanındaki alt-orta ve bas enerjisini bastırır	Ağırdır; odanın mod yapısını tek başına çözmez
Taşıma battaniyesi, ağır örtü	Hızlı ve ucuz; orta ve yüksek frekansı soğurur; davul altı ya da amfi üstü için uygundur	Bas soğurmaz; yangın sınıfı belgesiz kumaşa dikkat
Reflection filter, vokal ekranı	Mikrofonun arkasındaki ve yanındaki yansımaları azaltır	Bas ve alt-orta geçer; odanın sesini yok etmez
Halı, kilim, ahşap platform	Zemin yansımasını ve zemin rezonansını değiştirir	Davul ve perküsyonda karakteri belirgin etkiler
Ray üstü ağır perde	RT60’ı kademeli ayarlar: kapalıyken kuru, açıkken canlı	Katlanmış (kumaş genişliği duvarın 1,5–2 katı) ve duvardan 10–15 cm uzakta daha etkilidir
Taşınabilir difüzör, kitaplık, ahşap panel	Kuru odaya canlılık ve ışıltı ekler	Çalgıdan yeterince uzak durmalıdır
Amfi izolasyon kutusu (iso cab)	Yüksek SPL’li kaynağı kutuya alarak kaçağı azaltır	İç rezonans, ısı ve “kutu sesi” riski taşır

1.9.3 Çalgıya göre özet

Çalgı	Hedef RT60 (yaklaşık)	Ana taşınabilir çözüm	Sızıntı riski
Davul seti	0,3–0,6 s	Halı ya da platform, gerekirse tavan bulutu, gobo	Yüksek
Perküsyon	0,3–0,6 s	Zemin seçimi, yakın gobo	Orta
Akustik gitar	0,4–0,8 s	Mikrofon arkası panel, duvardan uzaklık	Düşük–orta
Gitar amfisi	Yakın mikrofonla oda etkisi küçük	Yerden kaldırma, U gobo ya da iso kabin	Yüksek
Bas amfisi	Yakın mikrofonla oda etkisi küçük	DI + amfi, mesnet pedi, yakın bas tuzağı	Orta (bas geçer)
Nefesli çalgılar	0,4–0,8 s	Zil yönünde yansıma kontrolü, önde boş alan	Orta
Vokal	0,15–0,25 s	Reflection filter, üç yanı gobo ya da kabin	Düşük
Yaylı çalgılar, piyano	0,6–1,2 s	Büyük hacim, duvardan uzaklık, hafif yansıtıcı yüzey	Düşük

Değerler yol göstericidir; son karar, çalgının ve parçanın karakteriyle birlikte kulakla verilir.

Şema bir grup kaydı için tek odada çalgıların nasıl ayırılabileceğini gösterir; gerçek yerleşim odanın boyutuna ve mod yapısına göre ölçümle ve kulakla ayarlanmalıdır.

1.9.4 Çalgı bazlı yerleşim ve düzenleme

Davul seti

-Sert zemin canlı ve parlak, halı daha kuru ve kısa bir ses verir. Platform (riser) kullanılıyorsa elastik ayaklarla zemine oturtmak yapıdan gelen titreşimi azaltır.

-Tavan alçaksa (yaklaşık 2,7 m altı) overhead mikrofonlar sert tavan yansımasını alır; kitin 1–1,5 m üstüne asılı bir soğurucu ya da ağır battaniye yerleştirin. Yüksek tavanda tavanı açık bırakmak doğal oda sesini korur.

-Davulu odanın bir köşesine sıkıştırmayın: duvara yaklaştıkça kick’in bas enerjisi artar (sınır kazancı); bu bazen istenir ama mikrofon alma noktası ve dengeyi değiştirir.

-Oda mikrofonlarını genelde 1,5–3 m aralığında denemek iyi bir başlangıçtır; konumu dinleyerek bulun. Mikrofonu duvara paralel ve 0,3–1 m mesafede bırakmak yaklaşık 85–285 Hz arasında çukur yaratır (f = c/4d); mesafeyi artırın ya da yüzeyi soğurucuyla örtün.

-Davulun hemen yanında başka çalgı varsa gobo koyun; hi-hat ve snare en çok vokal ve gitar mikrofonlarına sızar.

Perküsyon (darbuka, bendir, def, kongo, cajon)

-Keskin transientler nedeniyle kontrollü bir kuyruk gerekir; yine de biraz canlı bir oda def ve bendirin çınlama karakterini korur.

-Darbuka sert zeminde “tık” sesine yansıma ekler; ince halı ya da ahşap platform bunu yumuşatır. Mikrofonu vuruş yönünden biraz eksen dışına, 20–40 cm mesafeye alın.

-Cajon ahşap kutu olarak zeminle rezonansa girer; zemin sertse alt frekans şişer. Halı ya da platformla ayarlayın ve arka duvara yakınlığı kontrol edin.

-Zilli çalgılar (def, tef) yüksek frekans enerjisi taşır; mikrofonu zillerin doğrudan önünden kaçırın.

Akustik gitar

-Çalanı ve mikrofonu duvardan en az 1 m uzağa alın; 0,3–1 m arası yakınlık 85–285 Hz çukuruna yol açar.

-Mikrofonun arkasına soğurucu panel koymak, kardioid mikrofonun arkadan aldığı oda yansımasını azaltır. Çalanın yan ve arkasına ahşap ya da difüzif panel canlılık verir.

-Altındaki zemin tonu değiştirir: halı gövde yansımasını yumuşatır, ahşap platform canlandırır.

-Mikrofonu ses deliğine çok yaklaştırmak bas “boom” sesi yaratır; 12. perde civarından, 20–30 cm mesafeden başlayın. Oda mikrofonu için 1–2 m denenir.

Gitar amfisi ve bas amfisi

-Amfiyi yerden 30–60 cm kaldırmak zemin yansımasını ve zeminin bas şişirmesini azaltır. Bas amfisinde ayrıca elastik mesnet pedi yapıya titreşim iletimini düşürür.

-Amfinin çevresini üç yönden gobo ile çevirmek (U düzen) sızıntıyı azaltır. Daha iyisi ayrı kabin, amfi kutusu ya da ayrı oda kullanmaktır.

-Amfiyi karşı duvara yakın koymak basını artırır; arkası açık kabinlerde arka duvar yansıması da ses karakterine karışır.

-Yakın mikrofonla (5–15 cm) oda etkisi küçüktür; oda mikrofonu eklerseniz 1–3 m mesafeyi dinleyerek bulun ve amfi çevresini bloke edin.

-Amfi kutusunda iç yüzeyleri taş yünüyle kaplayın; ısı ve havalandırmayı unutmayın, kapalı kutu “boxy” ses yapabilir.

-Bas amfisi 40–100 Hz’de oda modlarına çok duyarlıdır; DI ile birlikte kayıt alın ve amfiyi bas tuzağının yakınına yerleştirin.

Nefesli çalgılar (flüt, saksafon, klarnet, trompet, zurna, ney)

-Nefeslilerin sesi tek noktadan çıkmaz: saksafonda zil ve tuşlar, flütte ağız ve delikler, neyde ağız ucu önemlidir. Mikrofonu zil ekseninden ve ağızdan hafif açıyla, 30–50 cm mesafeden başlayarak konumlandırın.

-Trompet ve zurna gibi çok yüksek SPL üreten çalgılarda mikrofonu eksenden uzak tutun ve mikrofonun maksimum SPL değerini kontrol edin.

-Çalanın önünde 1–2 m boş alan bırakın; karşıdaki yüzeyi soğurucu panel ya da açılı bir gobo ile bastırarak tarak filtreyi önleyin.

-Ney ve flütte nefes sesi öne çıkar: sessiz bir oda (düşük HVAC gürültüsü) ve pop filtre gerekir.

Vokal, yaylılar ve piyano

-Vokalde mikrofonun arkasına reflection filter ya da üç yanı gobo koyun; tamamen kuru bir kabin yerine biraz canlılık bırakmak daha doğal sonuç verir.

-Yaylılar ve piyano daha büyük hacim ve uzun RT60 ister; mümkünse duvardan uzak durun, piyanoda kapak yönünü ve mikrofonları dinleyerek ayarlayın.

1.9.5 Kayıt günü iş akışı

-Sabit sistemi tamamlayıp boş odayı ölçün (RT60, waterfall).

-Çalgıyı birkaç noktada çaldırın, kulaklıkla odada yürüyerek en iyi sesin olduğu noktayı bulun.

-Gobo ve halıyla başlayın, mikrofonu yerleştirip kısa bir test alın.

-Sızıntıyı test edin: yalnızca bir çalgıyı çaldırıp diğer kanallara bakın.

-Yerleşimi kaydedin: zemine bant işareti, fotoğraf, mikrofon mesafesi notları. Aynı sesi sonradan yeniden elde etmenin yolu budur.

-Güvenlik: tekerlekli gobo ve panellerin tekerlek kilitlerini kullanın, devrilme riskine ve kablo geçişlerine dikkat edin.

1.10. Ölçüm, Analiz ve Doğrulama

Akustik tasarımda tahmin değil ölçüm esastır. Temel iş akışı şöyledir:

-Ekipman: Kalibre edilmiş ölçüm mikrofonu (örn. USB kalibreli modeller ya da kalibre dosyalı ölçüm mikrofonları), ses kartı ve REW (Room EQ Wizard) benzeri yazılım.

-Sweep ölçümü: Logaritmik sweep ile impuls yanıtı elde edilir; buradan frekans yanıtı, RT60 (T20/T30), EDT, ETC (enerji-zaman eğrisi), netlik (C50/C80) ve waterfall ya da spektrogram çıkarılır.

-Analiz: Waterfall’da uzun süre sönmeyen tepeler modları; ETC’de erken, güçlü tepecikler yansıma noktalarını gösterir.

-İyileştirme döngüsü: Her uygulama adımından sonra yeniden ölçüm yapılır.

DSP tabanlı oda düzeltme (Sonarworks, Dirac, IK ARC, Genelec GLM vb.) frekans yanıtındaki tepeleri azaltmakta faydalıdır ancak modal çukurları (faz nedenli null) ve zamansal sorunları düzeltemez. Fiziksel akustik çözümlerin yerini tutmaz, onları tamamlar.        @HakanNART StüdyoARTLINE

1.11. Uygulama Yol Haritası ve Bütçe Önceliği

-Hedefleri belirleyin: Hangi müzik, hangi seviye, hangi komşular? Yalıtım hedefi (dB) ve NC hedefini yazılı hale getirin.

-Konum ve geometri: Mümkünse uygun oranlı bir oda seçin; simetrik yerleşim planlayın.

-Yalıtım ve HVAC: Bu aşamada yapılmayan işlem sonradan neredeyse imkânsızdır. Kablo geçişleri ve HVAC en baştan planlanır.

-Bas tuzakları: Bütçenin en büyük payı buraya gider; köşeler öncelikli.

-İlk yansıma noktaları: Yan duvarlar, tavan bulutu (cloud) ve masa önü.

-Arka duvar: Soğurma ve difüzyon karışımı ya da derin soğurma (LEDE’ye göre).

-Ölçüm ve ince ayar: Gerekirse membran ya da Helmholtz çözümleri ile belirli modlar hedeflenir.

1.12. Sık Yapılan Hatalar

-Odayı tamamen ince köpükle kaplamak: yalnızca yüksek frekansları soğurur, odayı bas açısından dengesiz bırakır.

-Yumurta kolisi ve halı gibi kanıtlanmamış “yalıtım” çözümlerine güvenmek.

-Monitörü köşeye ya da duvara yakın yerleştirmek, dinleme noktasını odanın tam ortasına koymak.

-Köşeleri, özellikle tavan köşelerini boş bırakmak.

-Yalıtım ve akustik düzenlemeyi aynı şey sanmak.

-HVAC ve elektrik gürültüsünü unutmak.

-Simetriyi bozmak: yalnızca bir yan duvarı işlemek stereo görüntüyü kaydırır.

-Odayı aşırı ölü yapmak: müzisyenler kendilerini duymakta zorlanır, performans ve kayıt enerjisi düşer.

1.13. Güvenlik, Yangın ve Sağlık

Poliüretan ve melamin köpükler yanıcıdır ve yanarken zehirli duman çıkarabilir; kamuya açık ticari stüdyolarda yangın sınıfı belgeli (örn. Euroclass B‑s1,d0 ya da yerel yönetmeliğe uygun) malzemeler kullanılmalıdır. Taş yünü ve cam yünü lifleri uygulama sırasında cilt ve solunum yolunu tahriş edebilir; koruyucu ekipman kullanılmalı ve paneller nefes alabilen kumaşla kapatılmalıdır. Elektrik tesisatı, acil çıkış ve havalandırma gereklilikleri mutlaka yerel mevzuata göre yetkili uzmanlarla belirlenmelidir.

1.14.  1.Bölüm için Sonuç

İyi bir stüdyo tek bir ürünün ya da tekniğin sonucu değildir; fizik, mimari ve müzikal hedeflerin sırayla ve birbiriyle uyumlu çözülmesinin sonucudur. Önce yalıtım ve gürültü kontrolü, sonra geometri, ardından bas yönetimi ve erken yansımalar gelir; son aşama ölçümle doğrulanan ince ayardır. Stüdyoyu bir enstrüman gibi düşünmek, tasarımı estetik bir dekorasyon sorusundan çıkarıp ölçülebilir, tekrarlanabilir bir mühendislik sürecine dönüştürür. En iyi sonuç, tasarımın başında bir akustik danışman, mimar ve prodüktörün birlikte çalışmasıyla elde edilir.                  @HakanNART Stüdyo ARTLINE

1.BÖLÜM  Kaynakça ve İleri Okuma

-Everest, F. A., Pohlmann, K. C. Master Handbook of Acoustics. McGraw-Hill.

-Newell, P. Recording Studio Design. Focal Press.

-Gervais, R. Home Recording Studio: Build It Like the Pros. Cengage.

-Cox, T. J., D’Antonio, P. Acoustic Absorbers and Diffusers: Theory, Design and Application. CRC Press.

-Kuttruff, H. Room Acoustics. CRC Press.

-Beranek, L. Acoustics. Acoustical Society of America.

-Toole, F. Sound Reproduction: The Acoustics and Psychoacoustics of Loudspeakers and Rooms. Focal Press.

-Schroeder, M. R. Diffüzör ve oda akustiği üzerine çalışmaları, Journal of the Acoustical Society of America (1975, 1979).

-ITU-R BS.1116: Subjective assessment of small impairments in audio systems.

-Room EQ Wizard (REW) dokümantasyonu ve ölçüm kılavuzları.

2. BÖLÜM  Stüdyo Akustik tasarımı ek  bilgiler

2.1.1 Akustik düzenleme ve ses yalıtımı: Birbirinden farklı iki mühendislik problemi

Stüdyo tasarımında en sık karşılaşılan yanılgılardan biri, ses yalıtımı ile akustik düzenlemenin aynı şey olduğunun düşünülmesidir. Oysa bu iki konu farklı fiziksel mekanizmalara dayanır ve farklı tasarım yöntemleri gerektirir demiştik yazımızı başlangıcında

2.1.1. Akustik düzenleme nasıl çalışır?

Bir ses dalgası odadaki duvara, tavana, zemine veya büyük bir mobilyaya çarptığında enerjisinin bir bölümü yansır, bir bölümü malzeme içinde ısıya dönüşür, bir bölümü de yüzeyin arkasına veya diğer tarafa iletilebilir.

Yansıma miktarı yalnızca malzemenin yumuşak veya sert olmasına bağlı değildir. Frekans, yüzeyin yapısı, geliş açısı, malzeme kalınlığı, arkasındaki hava boşluğu ve yüzeyin boyutları da önemlidir.

Akustik düzenleme şu sonuçları hedefler:

2.1.2. Ses yalıtımı neden farklıdır?

Ses yalıtımında temel sorun, ses enerjisinin duvar, döşeme, tavan, kapı, pencere ve havalandırma sistemi üzerinden taşınmasıdır.

Bu nedenle kütle, hava sızdırmazlığı, mekanik ayrıştırma, çift katmanlı konstrüksiyon, esnek bağlantılar ve yan yollardan iletim gibi konular öne çıkar.

Örneğin, ince bir akustik sünger paneli duvarın içindeki ses iletimini anlamlı ölçüde azaltmak için tasarlanmamıştır. Panel, oda içindeki belirli frekanslarda yansıyan enerjiyi azaltabilir; fakat komşu odadan gelen bas sesini kesmekte aynı etkiyi göstermez.

Aynı şekilde, çok iyi ses yalıtılmış bir odanın iç akustiği kötü olabilir. Ağır ve sızdırmaz duvarlarla inşa edilmiş bir oda, paralel yüzeyler arasında güçlü duran dalgalar ve uzun rezonanslar oluşturabilir.

Temel mühendislik ilkesi: Önce ses yalıtımı ihtiyacı ve yapısal kısıtlar belirlenmeli, ardından odanın iç akustiği ayrı bir tasarım problemi olarak ele alınmalıdır.

2.2. Ses dalgasının fiziksel temelleri

Akustik tasarımın doğru yapılabilmesi için sesin yalnızca bir frekans eğrisi olmadığını anlamak gerekir. Ses aynı zamanda uzayda yayılan ve zaman içinde değişen bir basınç olayıdır.

Ses dalgasının başlıca parametreleri frekans, dalga boyu, genlik, faz ve yayılma hızıdır.

2.2.1. Frekans ve dalga boyu ilişkisi

Dalga boyu, ses dalgasının bir periyotta uzayda katettiği mesafedir. Havadaki ses hızı yaklaşık 343 m/s kabul edildiğinde dalga boyu şu şekilde hesaplanır:

Burada:

20 Hz frekansında dalga boyu yaklaşık 17,15 metredir. 100 Hz’de 3,43 metreye, 1 kHz’de 34,3 santimetreye düşer.

Bu fark, küçük odalarda bas frekansların neden özel bir problem oluşturduğunu açıklar. Düşük frekansların dalga boyları çoğu stüdyo odasının boyutlarıyla karşılaştırılabilir veya onlardan daha büyüktür. Bu nedenle oda sınırları bas enerjisinin uzaydaki dağılımını güçlü biçimde etkiler.

Yüksek frekanslarda ise dalga boyları küçülür. Yüzeylerin küçük geometrik ayrıntıları ve malzemelerin gözenekli yapıları bu frekanslarda daha belirgin sonuçlar oluşturabilir.

2.2.2. Faz ve girişim

Aynı frekanstaki iki ses dalgası bir noktada birleştiğinde, aralarındaki faz farkına bağlı olarak birbirlerini güçlendirebilir veya zayıflatabilir.

Stüdyo akustiğinde bu olay özellikle doğrudan ses ile yansıyan sesin birleşmesinde önemlidir. Dinleme noktasına ulaşan yansıma, belirli frekanslarda doğrudan sesle aynı fazda, başka frekanslarda ise farklı fazda olabilir.

Sonuç, frekansa bağlı yükselme ve düşmelerden oluşan bir cevaptır. Bu durum çoğunlukla comb filtering, yani tarak filtreleme olarak adlandırılır.

Bu nedenle yalnızca frekans eğrisinin ortalama seviyesini düzeltmek yeterli değildir. Sorunun hangi yansıma yolundan kaynaklandığını belirlemek, çoğu zaman elektronik EQ uygulamaktan daha etkili bir çözümdür.

2.3. Oda modları ve duran dalgalar: Küçük stüdyoların en önemli bas problemi

Dikdörtgen bir odada karşılıklı yüzeyler arasında gidip gelen ses dalgaları, belirli frekanslarda birbirleriyle tutarlı biçimde etkileşebilir. Bu frekanslarda odanın bazı bölgelerinde ses basıncı yükselirken bazı bölgelerinde düşer. Bu rezonanslar oda modları olarak adlandırılır.

Oda modları, özellikle bas gitar, kick davul, synth bass ve düşük frekanslı mastering kararları açısından kritik önemdedir.

2.3.1. Eksenel, teğetsel ve eğik modlar

Dikdörtgen bir odanın ideal rijit sınırları için modal frekanslar şu genel bağıntıyla hesaplanabilir:

Burada \(L_x,L_y,L_z\), odanın uzunluk, genişlik ve yüksekliğini; \(n_x,n_y,n_z\) ise sıfır veya pozitif tam sayılarla ifade edilen mod indislerini belirtir. Üç indis birden sıfır olamaz.

Küçük odalarda eksenel modlar genellikle ilk incelenmesi gereken modal davranışlardır. Ancak diğer modlar da frekans yoğunluğu ve sönümlenme üzerinde rol oynar.

2.3.2. Gerçek bir oda üzerinden hesaplama

Örnek olarak 5,0 m uzunluğunda, 4,0 m genişliğinde ve 2,8 m yüksekliğinde bir kontrol odası düşünelim.

İlk eksenel mod frekansları:

Bu odada yaklaşık 34,3 Hz, 42,9 Hz ve 61,3 Hz civarında temel eksenel rezonanslar beklenir. Üst mertebedeki modlar da bunların katları ve üç boyutlu birleşimleri üzerinden ortaya çıkar.

Bu frekanslar kesin bir gerçek oda ölçümü değildir. Duvarların esnekliği, kapı ve pencereler, yapı malzemeleri, oda içindeki kayıplar ve gerçek sınır koşulları sonuçları değiştirebilir.

2.3.3. Neden bazı bas notaları kaybolur?

Bir miks mühendisi dinleme noktasında 60–70 Hz bölgesinde belirgin bir eksiklik duyabilir. İlk refleks, kick veya bas gitarın o frekanslarını yükseltmek olabilir. Ancak sorun dinleme noktasındaki bir modal çukurdan kaynaklanıyorsa bu müdahale yanlış bir karara yol açabilir.

Elektronik EQ ile monitöre gönderilen enerji artırılsa bile odanın ilgili konumundaki yıkıcı girişim tamamen ortadan kalkmayabilir. Üstelik başka bir noktada ses gereğinden fazla yükselebilir ve hoparlörün çalışma payı azalabilir.

Buna karşılık bir rezonans tepesinde bası olduğundan fazla duyan mühendis, miks içinde gereksiz bas kesmeleri yapabilir.

Doğru yaklaşım: Önce hoparlör ve dinleme konumlarını değerlendirmek, ardından uygun akustik düzenlemeyi uygulamak ve son olarak gerekiyorsa ölçüme dayalı elektronik kalibrasyon yapmaktır. Hoparlör yerleşimi ve oda modları arasındaki bu ilişki, profesyonel monitör kurulum kılavuzlarında da özellikle vurgulanır.

2.4. Bas tuzakları: Kalınlık, hava boşluğu ve soğurma mekanizması

Bir bas tuzağının etkisi; çalışma prensibine, frekansına, yüzey alanına, derinliğine, yerleşimine ve odanın modal davranışına bağlıdır.

2.4.1. Gözenekli soğurucular

Mineral yün, taş yünü ve uygun akış direncine sahip diğer lifli malzemeler, ses dalgasının malzeme içindeki hareketi sırasında viskoz ve termal kayıplar oluşturur. Ses enerjisinin bir kısmı ısıya dönüşür.

Bu mekanizmanın etkinliği malzemenin yalnızca yoğunluğuna bağlı değildir. Hava akış direnci, kalınlık, montaj biçimi ve frekans birlikte değerlendirilmelidir.

Gözenekli bir panelin yüzeyden itibaren kalınlığı arttıkça genellikle daha düşük frekanslarda anlamlı soğurma sağlamak mümkün olur. Panel ile sert duvar arasında hava boşluğu bırakmak da özellikle düşük frekanslara doğru etkinliği artırabilir.

Bununla birlikte, birkaç santimetrelik ince bir sünger panelinin 40–80 Hz bölgesindeki güçlü oda modlarını ortadan kaldırmasını beklemek gerçekçi değildir. İnce paneller çoğunlukla orta ve yüksek frekanslarda daha etkilidir.

2.4.2. Hava boşluğu neden önemlidir?

Bir soğurucu, duvara tamamen yapıştırıldığında ve duvardan belirli bir mesafede monte edildiğinde aynı davranışı göstermez.

Duran dalgalarda duvar sınırındaki parçacık hızı ideal rijit duvar modelinde çok düşüktür. Duvarın önüne gözenekli bir soğurucu yerleştirildiğinde, soğurucunun daha derin bölümleri daha yüksek parçacık hızının bulunduğu alanlara ulaşabilir. Bu durum belirli koşullarda enerji kaybını artırır.

Bu yüzden kalın bir soğurucunun duvardan aralıklı yerleştirilmesi, aynı toplam derinliğin yalnızca ince bir panel olarak uygulanmasından daha yararlı olabilir. Ancak sonuç, frekansa ve malzeme özelliklerine bağlıdır; her uygulama için tek bir evrensel kalınlık formülü yoktur.

2.4.3. Membran ve rezonans tipi bas tuzakları

Bazı düşük frekans sorunlarında gözenekli malzeme yerine veya onunla birlikte rezonans prensibiyle çalışan sistemler kullanılabilir.

Bunların başlıca türleri:

Membran rezonatöründe panelin kütlesi ve arkasındaki hava boşluğunun esnekliği bir rezonans sistemi oluşturur. Helmholtz rezonatöründe ise açıklık veya boyun içindeki hava kütlesi ile boşluk içindeki hava yayının etkileşimi belirli bir rezonans frekansı üretir.

İdealize edilmiş Helmholtz rezonatörü için temel bağıntı şu şekilde yazılabilir:

Burada \(A\) açıklığın kesit alanı, \(V\) rezonatör boşluğunun hacmi ve \(L_{\mathrm{eff}}\) açıklığın uç düzeltmesini de içeren etkin uzunluğudur.

Bu denklem, tasarımın temel ilişkisini gösterir: açıklık alanı arttığında rezonans frekansı yükselme eğilimindedir; boşluk hacmi veya etkin boyun uzunluğu arttığında düşme eğilimindedir. Gerçek uygulamada sönümleme, delik geometrisi, panel esnekliği ve montaj koşulları ayrıca hesaba katılmalıdır.

Rezonans tuzakları hedef frekans aralığına göre tasarlanmalıdır. Yanlış ayarlanmış bir rezonatör, beklenen bantta yeterli soğurma sağlayamayabilir.

2.4.4. Köşelere yerleştirme

Oda köşeleri, birçok düşük frekans modunda basınç seviyelerinin yüksek olabildiği bölgelerdir. Bu nedenle köşelerde yeterli derinliğe sahip soğurucular kullanmak çoğu stüdyo için iyi bir başlangıçtır.

Bununla birlikte, “basınç her zaman her köşede maksimumdur” şeklinde genelleme yapmak doğru değildir. Modal basınç dağılımı, ilgili modun eksenlerine ve frekansına bağlıdır. Ayrıca soğurucunun verimliliği, yalnızca köşede bulunmasına değil, gerçek çalışma mekanizmasına ve boyutlarına da bağlıdır.

Pratikte ön köşeler, arka köşeler, tavan-duvar birleşimleri ve uygun yan duvar alanları birlikte değerlendirilebilir.

Önemli sonuç: Bas tuzağı seçerken ürünün üzerinde yazan “bass trap” ifadesinden çok, ölçülmüş soğurma verilerine, etkin kalınlığa, montaj koşullarına ve odadaki gerçek probleme bakılmalıdır.

2.5. Erken yansımalar, tarak filtreleme ve stereo görüntü

Erken yansımalar yalnızca odanın yankılı duyulmasına neden olmaz. Doğrudan sesle birleşerek frekans cevabını değiştirebilir, stereo merkez algısını zayıflatabilir ve enstrümanların konumunu daha az kararlı hâle getirebilir.                   @ARTLINE Studio

2.5.1. Tarak filtreleme nasıl oluşur?

Bir hoparlörden dinleyiciye ulaşan doğrudan sesin yanında gecikmiş bir kopya olduğunu düşünelim. İki sinyalin genlikleri benzer ve gecikmeleri sabit olduğunda, bazı frekanslarda fazları birbirine yaklaşır; başka frekanslarda ise birbirlerine karşı çalışırlar.

İdeal iki-yol modelinde gecikme \(\Delta t\) ise ilk yıkıcı girişim frekansı, eşit genlikli sinyaller için yaklaşık olarak:

Daha üstteki yıkıcı girişim aralıkları:

Örneğin yansıma doğrudan sesten 2 milisaniye sonra geliyorsa ilk yıkıcı girişim yaklaşık 250 Hz civarında gerçekleşebilir. Sonraki çukurlar yaklaşık 750 Hz, 1250 Hz ve devamındaki tek katlı aralıklarda ortaya çıkar.

Bu hesap idealize edilmiş bir modeldir. Gerçek odada yansımanın genliği, fazı, geliş açısı ve frekans cevabı değiştiği için çukurların derinliği eşit olmaz.

KULAGINA GÜVEN             @stüdyoARTLINE

2.5.2. İlk yansıma noktaları nasıl bulunur?

Yan duvarlardaki ilk yansıma alanları için ayna yöntemi kullanılabilir. Hoparlörün duvarın arkasında aynalanmış bir görüntüsü düşünülür; bu görüntü ile dinleme noktası arasındaki doğru, duvar üzerindeki yansıma noktasını belirlemeye yardımcı olur.

Bu işlem sol ve sağ duvarlar için ayrı ayrı yapılmalıdır. Tavan yansıması da benzer biçimde değerlendirilir.

Yansıma noktasına uygun genişlikte ve yeterli derinlikte soğurucu yerleştirmek, ilgili yansımanın seviyesini azaltabilir. Panelin genişliği ve kalınlığı, hedef frekanslara göre seçilmelidir.

Masa yüzeyi, monitör standları, bilgisayar ekranı ve ekipman rafları da yansıma oluşturabilir. Yalnızca duvarlara odaklanmak, masa kaynaklı tarak filtreleme gibi sorunları gözden kaçırabilir.

2.5.3. Her yansımayı yok etmek gerekir mi?

Hayır. Amaç bütün yansımaları koşulsuz biçimde ortadan kaldırmak değildir. Kontrol odasında öncelik, dinleme kararlarını bozan güçlü ve erken yansımaları kontrol etmektir.

Küçük odalarda geniş bantlı soğurma genellikle önemli bir rol oynar. Daha büyük odalarda ve uygun dinleme mesafelerinde, soğurma ile difüzyonun birlikte kullanılması daha dengeli bir sonuç sağlayabilir. Difüzörler orta ve yüksek frekanslarda enerjiyi farklı yönlere dağıtabilir; ancak küçük bir difüzörün çok düşük frekanslarda etkili olması beklenmemelidir.

2.2.6. Difüzyon: Ses enerjisini dağıtmak

Difüzyon, ses enerjisinin tek bir güçlü yansıma yönünde toplanması yerine farklı yönlere dağıtılmasını sağlayan yüzey davranışıdır.

Difüzörler, özellikle uygun büyüklükteki odalarda arka duvarın ve bazı yan duvar alanlarının akustik davranışını iyileştirmek için kullanılabilir.

2.6.1. Difüzör çeşitleri

Geometrik difüzörler: Farklı derinliklere sahip yüzeylerden oluşur. Yüzey geometrisi, gelen dalganın farklı yönlere yayılmasına yardımcı olur.

QRD (Quadratic Residue Diffuser): Belirli matematiksel dizilere dayanan kuyu derinlikleri kullanır. Tasarımın hedef frekans aralığı, kuyu genişliği, derinlikleri ve toplam yüzey boyutlarıyla ilişkilidir.

Düzensiz yüzeyler: Raflar, farklı derinliklerdeki elemanlar veya mimari yüzeyler, belirli frekanslarda saçılma oluşturabilir. Ancak her düzensiz yüzey mühendislik anlamında iyi bir difüzör değildir.

2.6.2. Difüzör tasarımında frekans sınırı

Bir difüzörün en düşük çalışma frekansı, genel olarak yüzeyin boyutları ve derinlik değişimleriyle ilişkilidir. Çok küçük bir elemanın 100 Hz civarında güçlü difüzyon sağlayacağını varsaymak doğru değildir; bu frekanstaki dalga boyu yaklaşık 3,43 metredir.

Difüzörün fiziksel derinliği, yayılım aralığı ve kuyu geometrisi hedef frekanslara uygun olmalıdır. Ayrıca dinleme noktasına olan mesafe ve oda geometrisi de tasarımın sonucunu etkiler.

2.6.3. Soğurma mı, difüzyon mu?

Bu sorunun evrensel bir cevabı yoktur.

İyi tasarımcı, malzemeleri katalogdaki isimlerine göre değil, odanın ölçülmüş ve işitsel olarak doğrulanmış ihtiyaçlarına göre seçer.

KULAĞINA GÜVEN                                                              @HakanNART StüdyoARTLINE

2.7. Akustik malzemeler: Performansı belirleyen özellikler

Bir akustik panelin kumaş rengi, yüzey deseni veya görsel olarak kalın görünmesi performansını tek başına belirlemez. Mühendislik açısından önemli olan, ses enerjisinin malzeme ile nasıl etkileştiğidir. Göze değil  kulağa:)

2.7.1. Gözenekli malzemeler

Mineral yün ve taş yünü gibi lifli malzemeler, geniş bantlı soğurma sistemlerinde yaygın biçimde kullanılır. Bununla birlikte bütün ürünler aynı akustik özelliklere sahip değildir.

Dikkate alınması gereken parametreler:

Malzeme seçiminde yalnızca yoğunluğu yükseltmenin otomatik olarak daha iyi soğurma sağlayacağını düşünmek yanlıştır. Hava akış direnci uygun aralıkta olmalıdır; çok düşük veya gereğinden yüksek direnç, belirli koşullarda performansı olumsuz etkileyebilir.

2.7.2. İnce köpük panellerin sınırları

İnce akustik köpük paneller, belirli orta ve yüksek frekans yansımalarını azaltabilir. Fakat oda modlarını kontrol etmek için yeterli derinliğe sahip olmayabilirler.

Bu nedenle odanın duvarlarını ince köpükle kaplamak, bas frekanslardaki sorunları çözmeden yüksek frekansları aşırı soğurabilir. Ortaya bası hâlâ kontrolsüz, fakat tizleri daha az yansıtan bir oda çıkabilir.

Akustik düzenlemede hedef, yalnızca yankıyı azaltmak değil, frekansa bağlı davranışı dengeli hâle getirmektir.

2.7.3. Yangın ve sağlık güvenliği

Profesyonel stüdyo uygulamalarında malzemenin akustik performansı kadar yangın sınıfı, duman davranışı, liflerin kapalı tutulması, kaplama kumaşının güvenliği ve mekanik montajı da önemlidir.

Açıkta bırakılan lifli malzemeler yerine, uygun kumaş veya geçirgen koruyucu yüzeylerle tasarlanmış paneller kullanılmalıdır. Kaplamanın ses geçirgenliği de dikkate alınmalıdır; aşırı geçirimsiz yüzeyler gözenekli soğurucunun davranışını değiştirebilir.

Tavan uygulamalarında yalnızca yapıştırıcıya güvenmek yerine, yükü taşıyabilecek güvenli ve uygun bağlantı sistemleri tercih edilmelidir.

Stüdyonun havalandırılması ve sağlıklı bir stüdyo yareatmak  da başlı başına bir makale konusudur. Bunu ilerleyen derslerimizde detaylı anlatacağız.

Sağlık En Önemli Şeydir                            @hakanNART ARTLINE Studio

2.8. Kontrol odası geometrisi ve oda boyutları

Bir kontrol odasının akustiği, içine yerleştirilen panellerden önce odanın geometrisiyle şekillenir.

Odanın uzunluğu, genişliği ve yüksekliği, modal frekansları belirler. Yüzeylerin paralelliği, simetri, kapı ve pencerelerin konumu, tavan yüksekliği ve büyük mobilyalar da ses alanını etkiler.

2.8.1. Oda oranları neden önemlidir?

Bir odanın üç boyutu arasındaki ilişkiler, modal frekansların hangi bölgelerde kümeleneceğini etkiler.

Birden fazla modal frekansın birbirine çok yakın olması, bazı frekans bölgelerinde daha belirgin rezonans davranışına neden olabilir. Uygun oda oranları, modların frekans ekseninde daha dengeli dağılmasına yardımcı olabilir; ancak hiçbir oran tek başına mükemmel akustik garanti etmez.

Var olan bir odada duvarları yeniden inşa etmek mümkün değilse, hoparlör yerleşimi, dinleme noktası ve akustik uygulamalarla iyileştirme yapılabilir.

2.8.2. Simetri

Stereo kontrol odasında sol ve sağ tarafların akustik açıdan mümkün olduğunca benzer olması gerekir.

Sol tarafta sert bir pencere, sağ tarafta kalın bir perde bulunması veya bir monitörün köşeye diğerinden daha yakın yerleştirilmesi, iki kanalın farklı davranmasına yol açabilir.

Böyle bir durumda merkezdeki vokal ya da kick davul kararlı bir konumda duyulmayabilir. Sorun yalnızca ses seviyesinden kaynaklanmayabilir; frekans cevabı ve yansıma zamanlaması da stereo görüntüyü etkiler.

Bu nedenle mümkün olduğunca:

2.8.3. Odanın merkezinde oturmak neden risklidir?

Bir dikdörtgen odanın tam merkezi, bazı eksenel modların basınç düğümüne veya düşük basınç bölgelerine denk gelebilir. Bu nedenle dinleme noktasını otomatik olarak odanın geometrik merkezine yerleştirmek iyi bir başlangıç kuralı değildir.

Benzer biçimde, “odanın yüzde 38’inde oturmak her zaman en iyisidir” şeklinde bir kural da kesin çözüm olarak sunulmamalıdır. Böyle bir oran başlangıç denemesi için kullanılabilir, ancak gerçek sonuç oda boyutlarına, monitörlerin konumuna ve ölçümlere bağlıdır.

En iyi yaklaşım, birkaç aday dinleme noktasını ölçerek ve dinleyerek karşılaştırmaktır.

9. Stüdyo monitörlerinin doğru yerleşimi

2.9.1. Eşkenar üçgen yaklaşımı

İki kanallı bir kontrol odasında dinleme noktası ile sol ve sağ monitörler arasında yaklaşık eşkenar üçgen oluşturmak yaygın bir başlangıç yöntemidir.

Bu düzende sol ve sağ monitörlerin birbirine uzaklığı, her birinin dinleyiciye uzaklığına yaklaşık eşit olur. Hoparlörlerin dinleme noktasına doğru yöneltilmesi, üretici önerileriyle birlikte değerlendirilmelidir.

Bununla birlikte, ideal üçgenin boyutu monitörün tasarımına, odanın büyüklüğüne, dinleme mesafesine ve kullanım amacına bağlıdır. Yakın alan monitörleri için doğru bir yerleşim, büyük ana monitörler için aynı ölçülerle uygulanamayabilir.

2.9.2. Yükseklik ve yönlendirme

Monitörlerin akustik ekseninin kulak seviyesine yakın olması, üreticinin önerdiği dinleme ekseninin korunmasına yardımcı olur. Tweeter yüksekliği, hoparlörün tasarımı ve dinleme mesafesi dikkate alınmalıdır.

Monitörlerin dinleme noktasına yönlendirilmesi, özellikle yüksek frekansların yönlülüğü ve stereo görüntü açısından önemlidir.

Zemin ve tavan yansımaları da hesaba katılmalıdır. Monitörlerin yüksekliğini değiştirmek veya uygun stand kullanmak, bazı yansıma yollarını değiştirebilir; ancak tek başına her frekans sorununu çözmez.

2.9.3. Ön duvara uzaklık ve SBIR

SBIR, Speaker Boundary Interference Response ifadesinin kısaltmasıdır. Hoparlörden çıkan sesin doğrudan dinleyiciye ulaşan bileşeni ile bir yüzeyden yansıyan bileşeni arasındaki girişim, belirli frekanslarda çukurlar ve tepeler oluşturabilir.

Hoparlörün ön duvara uzaklığı değiştirildiğinde yansımanın yol uzunluğu değişir; dolayısıyla girişim frekansları da yer değiştirir.

Bu nedenle monitörleri duvardan rastgele bir mesafede bırakmak yerine birkaç yerleşim seçeneğini ölçmek daha doğrudur. Bazı sistemler duvara yakın kullanım için tasarlanmış olabilir; bazıları ise belirli bir boşluğa ihtiyaç duyabilir. Üreticinin yerleşim önerileri dikkate alınmalıdır.

SBIR kaynaklı çukurların önemli bir kısmı, yalnızca dinleme noktasındaki EQ ile güvenilir biçimde giderilemez. Yerleşim ve yansıma yolunun değiştirilmesi çoğu zaman daha etkili bir başlangıçtır.

10. Yankılanma süresi: RT60 neyi anlatır, neyi anlatmaz?

Bir ses kaynağı sustuktan sonra odadaki ses enerjisinin azalması, yankılanma davranışını tanımlar. RT60, ses düzeyinin 60 dB azalması için gereken süreyi ifade eder.

Ancak RT60 her koşulda doğrudan ölçülmüş 60 dB’lik bir düşüşten elde edilmez. Gerçek odalarda arka plan gürültüsü ve ölçüm dinamik aralığı nedeniyle T20 veya T30 gibi daha kısa düşüş aralıklarından ekstrapolasyon yapılabilir.

2.10.1. Sabine formülü

Yaygın kullanılan Sabine yaklaşımı, yeterince dağınık ses alanı varsayımı altında yankılanma süresini tahmin etmek için kullanılır:

Burada:

Eşdeğer soğurma alanı, yüzey alanları ile ilgili frekanstaki soğurma katsayılarının toplamı üzerinden yaklaşık olarak hesaplanabilir:

Burada \(S_i\) yüzey alanı, \(\alpha_i\) ise ilgili frekanstaki soğurma katsayısıdır.

2.10.2. Örnek hesaplama

Hacmi 56 m³ olan bir odanın belirli bir frekans bandında eşdeğer soğurma alanı 20 m² sabin ise:

Bu değer, kullanılan varsayımlar altında yaklaşık 0,45 saniyelik yankılanma süresi tahmini verir.

Fakat bu tek sayı odanın iyi veya kötü olduğunu belirlemeye yetmez. Bas frekanslardaki modlar, düşük frekans sönümlenmesi, erken yansımalar ve dinleme noktasındaki frekans cevabı ayrıca incelenmelidir.

2.10.3. Bütün frekanslarda aynı RT60 hedeflenmeli mi?

Hayır. Bir odanın her frekansta tamamen aynı sönümlenme süresine sahip olması her kullanım için zorunlu değildir.

Kontrol odasında amaç, frekanslara göre dengeli ve güvenilir bir dinleme ortamı oluşturmaktır. Vokal kayıt odasında ise sanatçının sesine uygun, kontrol edilebilir bir oda karakteri istenebilir. Davul odasında daha uzun ve müzikal bir sönümlenme özellikle tercih edilebilir.

Dolayısıyla doğru hedef, odanın hacmine, kullanımına, dinleme mesafesine ve işitsel amacına göre belirlenmelidir.

10.4. RT60’ın küçük odalardaki sınırları

Sabine formülü, ses alanının yeterince dağınık olduğu varsayımına dayanır. Küçük odalarda düşük frekanslarda ses alanı çoğu zaman yeterince dağınık değildir; tek tek oda modları belirgin hâle gelir.

Bu nedenle küçük bir kontrol odasında tek bir RT60 ortalamasına bakarak karar vermek hatalı olabilir. Frekans bandına göre sönümlenme, modal davranış ve zaman-frekans grafikleri birlikte incelenmelidir. REW gibi ölçüm yazılımları bu analizler için RT60, impulse response ve waterfall görünümlerini ayrı ayrı sunar.

2.11. Kayıt odası ile kontrol odası neden farklı tasarlanır?

Kontrol odası ile kayıt odası farklı ses kaynakları ve farklı amaçlar için çalışır. Bu nedenle aynı akustik reçetenin her iki odaya da uygulanması doğru değildir.

2.11.1. Vokal kayıt odası

Vokal kaydında mikrofon, yalnızca sanatçının doğrudan sesini değil, odadan gelen yansımaları da kaydeder. Özellikle hassas kondansatör mikrofonlar ve yüksek kazançlı kayıt zincirleri kullanıldığında odanın karakteri kayıtta belirginleşebilir.

Burada temel hedef, istenmeyen renklenmeyi ve rahatsız edici kısa yansımaları kontrol ederken sanatçının sesini doğal tutmaktır.

Tamamen soğurulmuş küçük bir kabin, bazı durumlarda dar ve doğal olmayan bir ses karakteri oluşturabilir. Öte yandan sert, paralel yüzeyli küçük bir oda da metalik veya kutu benzeri bir renklenme üretebilir.

Uygun çözüm; oda boyutlarına, mikrofonun yönlülüğüne, sanatçının konumuna ve müzik türüne göre seçilmelidir.

örneğin Rap vokal, yakın mikrofon tekniği ve yoğun kompresyon kullanımıyla çalışıldığında odanın istenmeyen karakteri özellikle dikkat çekebilir. Ancak bütün rap vokalleri için aynı miktarda soğurma veya aynı oda büyüklüğü zorunlu değildir.

2.11.2. Davul kayıt odası

Davul kayıtlarında oda, yalnızca kontrol edilmesi gereken bir problem değil, enstrümanın sesinin bir parçası da olabilir.

Kick ve trampetin yakın mikrofonları, kaynak sesini ayrıntılı biçimde yakalar. Oda mikrofonları ise doğrudan sesle birlikte yansıma ve yankılanma karakterini de kaydeder.

Kısa ve kontrollü bir oda, sıkı ve belirgin transientler sağlayabilir. Daha uzun sönümlenme süreleri ise rock, caz veya sinematik davul kayıtlarında genişlik ve derinlik hissine katkıda bulunabilir.

Burada önemli olan, odanın doğal sönümlenmesinin frekansa göre nasıl değiştiğini bilmektir. Bas frekanslarda uzun süre kalan enerji ile tizlerde kısa sürede kaybolan enerji, davulun tonal dengesini değiştirebilir.

2.11.3. Mastering odası

Mastering odasında amaç, müziğin farklı sistemlerde nasıl duyulacağı hakkında güvenilir kararlar verebilmektir. Bu nedenle düşük frekans cevabının kararlılığı, stereo simetri, erken yansımalar ve frekanslara göre sönümlenme özellikle önemlidir.

Çok büyük bir monitör sistemi kullanmak tek başına doğru bas cevabı sağlamaz. Hoparlörün oda ile etkileşimi, dinleme mesafesi ve akustik tasarım birlikte ele alınmalıdır.

Mastering ortamında belirli bir noktada basın eksik veya fazla duyulması, bütün müzik programına yanlış EQ uygulama riskini artırır. Bu yüzden ölçüm ile dikkatli dinleme birbirini tamamlamalıdır.

2.12. Akustik ölçüm: Dinleme, frekans cevabı ve zaman alanı

Akustik düzenleme yalnızca gözle değerlendirilmemelidir. Odanın görsel olarak simetrik olması veya panellerin pahalı olması, doğru bir akustik sonuç elde edildiğini kanıtlamaz.

Profesyonel bir ölçüm sürecinde birkaç farklı veri türü birlikte değerlendirilir.

2.12.1. Frekans cevabı

Frekans cevabı, dinleme noktasında farklı frekansların hangi seviyelerde ölçüldüğünü gösterir.

Ölçümde görülen tepeler ve çukurlar şu kaynaklardan gelebilir:

Frekans cevabı grafiğinde tek bir noktadaki keskin çukura bakıp hemen EQ uygulamak doğru değildir. Önce çukurun farklı konumlarda nasıl değiştiği, zaman alanındaki davranışı ve olası nedeni incelenmelidir.

Örneğin, birkaç santimetrelik mikrofon hareketiyle belirgin biçimde değişen bir çukur, uzaysal girişimden kaynaklanıyor olabilir. Birden fazla noktada benzer biçimde görülen geniş bir tepe ise farklı bir probleme işaret edebilir.

2.12.2. Impulse response

Impulse response, sistemin kısa süreli bir uyarana verdiği zaman cevabını temsil eder. Akustik ölçümlerde doğrudan sesin varışını ve ardından gelen yansımaları incelemek için kullanılır.

Grafikte doğrudan sesin ardından gelen belirgin enerji kümeleri, olası yansıma yolları hakkında bilgi verebilir. Ancak her tepeyi tek başına belirli bir duvara bağlamak için zamanlama, geometri ve ölçüm koşulları birlikte değerlendirilmelidir.

2.12.3. Waterfall ve spectral decay

Waterfall grafiği, frekans cevabının zamanla nasıl sönümlendiğini gösterir. Bazı frekanslarda enerji diğerlerinden daha uzun süre kalabilir; bu durum rezonans veya uzun sönümlenme davranışına işaret edebilir.

Spectral decay ve spectrogram görünümleri de benzer problemlerin zaman-frekans dağılımını incelemek için kullanılabilir.

Ancak bu grafiklerde görülen uzun kuyruklar otomatik olarak tek bir nedene bağlanmamalıdır.

Ölçüm penceresi, frekans çözünürlüğü, sinyal-gürültü oranı ve analiz ayarları yorumlamayı etkiler.

2.12.4. Ölçüm araçları

Başlangıç seviyesinden profesyonel uygulamalara kadar kullanılabilecek araçlar arasında şunlar yer alır:

Bir çok kaynak Frekans cevabı, impulse response, RT60, waterfall ve diğer ölçüm görünümlerinin nasıl kullanılacağını açıklar.

2.5. Ölçümde tekrarlanabilirlik

Bir odada akustik düzenleme yaparken her değişiklikten sonra ölçümü aynı koşullarda tekrarlamak önemlidir.

Mikrofon yüksekliği, konumu, hoparlör seviyesi ve ölçüm ayarları değişirse sonuçların karşılaştırılması zorlaşır. Bu nedenle ölçüm konumu işaretlenmeli ve her testte mümkün olduğunca korunmalıdır.

Tek bir noktadaki ölçüm, bütün odanın davranışını temsil etmez. Özellikle bas frekanslarda dinleme noktasının çevresinde birkaç farklı konumda ölçüm almak, modal davranışı daha iyi anlamaya yardımcı olur.

2.13. REW ile adım adım kontrol odası ölçümü

Bu bölüm, kendi stüdyosunda ilk ölçümlerini yapmak isteyenler için pratik bir başlangıç prosedürüdür. Profesyonel akustik tasarımın yerine geçmez; sorunları belirlemek ve uygulamaları doğrulamak için yararlı bir temel sağlar.

2.13.1. Ölçüm seviyeleri ve güvenlik

Ölçüm sinyali, hoparlörleri veya işitme duyusunu riske atacak seviyelerde kullanılmamalıdır. Mikrofonun ve ses arabiriminin giriş seviyeleri kontrol edilmeli, ölçüm sırasında clipping oluşmamalıdır.

Aşırı düşük ölçüm seviyesi de arka plan gürültüsünün sonucu etkilemesine yol açabilir. Bu nedenle sinyal-gürültü oranı yeterli, fakat güvenli bir seviyede çalışılmalıdır.

2.13.2. Akustik düzenleme öncesi ve sonrası karşılaştırma

Bir panel yerleştirildikten sonra yalnızca frekans cevabının daha düz görünmesine bakmak yeterli değildir.

Şu sorular da sorulmalıdır:

Ölçüm ve dinleme aynı sonucu destekliyorsa, yapılan değişikliğin gerçekten yararlı olduğuna ilişkin güven artar.

2.14. Elektronik oda düzeltmesi ve DSP: Akustik düzenlemenin yerine geçebilir mi?

Dijital sinyal işleme, monitör kalibrasyonu ve oda düzeltme sistemleri profesyonel kontrol odalarında önemli araçlardır. Bununla birlikte elektronik düzeltme ile fiziksel akustik düzenleme aynı işi yapmaz.

Bir DSP sistemi, ölçümden elde edilen frekans cevabına göre belirli tepe ve çukurları azaltmak için filtreler uygulayabilir. Fakat her oda problemini yalnızca EQ ile çözmek mümkün değildir.

2.14.1. EQ hangi problemlerde yararlıdır?

Ölçümle doğrulanmış, geniş bantlı ve makul ölçüde düzeltilebilir bir frekans tepesi, uygun bir parametrik EQ ile azaltılabilir.

Örneğin, dinleme bölgesinde belirgin bir rezonans tepesi varsa ve bu tepe farklı yakın konumlarda da benzer şekilde görülüyorsa, kontrollü bir kesme filtresi yararlı olabilir.

Ancak filtre frekansı, kazancı ve Q değeri ölçüm verisine dayanmalıdır. Her tepeye otomatik olarak müdahale etmek doğru değildir; hoparlörün kendi cevabı ve ölçüm koşulları da değerlendirilmelidir.

2.14.2. EQ hangi problemlerde yetersiz kalır?

Bir dinleme noktasındaki derin çukur, yıkıcı girişimden kaynaklanıyorsa frekansı yükseltmek çukuru her zaman ortadan kaldırmaz. Bazı konumlarda iyileşme sağlanırken başka noktalarda aşırı enerji oluşabilir.

DSP ayrıca duvarlardan gelen erken yansımaların fiziksel zamanlamasını ortadan kaldırmaz. Bu yansımaların stereo görüntü üzerindeki etkisi, yalnızca frekans eğrisini düzleştirmekle bütünüyle çözülmeyebilir.

Bu nedenle iyi bir sıralama şöyledir:

Monitör kalibrasyonunun akustik düzenlemeyi desteklediği, fakat her zaman onun yerini tutmadığı üretici kılavuzlarında da açıkça belirtilir.

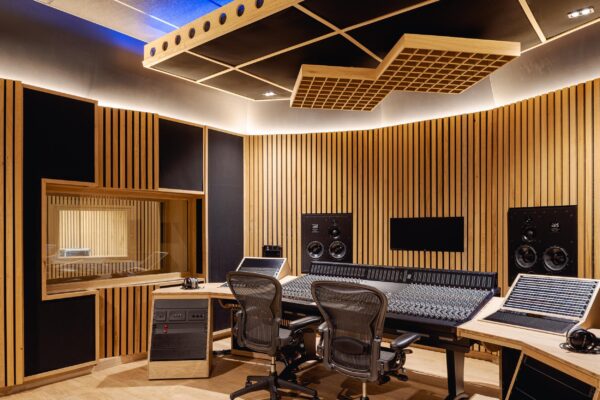

                                                               @Hakan NART ARTKINE Stüdyo

2.15. Subwoofer ve bas yönetimi

Subwoofer kullanılan bir kontrol odasında düşük frekans davranışı daha da dikkatli ele alınmalıdır. Çünkü subwoofer yalnızca sistemin alt frekans sınırını genişletmez; odanın modal alanını da uyarır.

2.15.1. Subwoofer yerleşimi

Subwoofer’ın duvara yakınlığı, köşeye uzaklığı ve odadaki konumu, düşük frekans cevabını değiştirir. Tek bir konum bütün oda modlarını eşit biçimde uyarmayabilir.

İki veya daha fazla subwoofer kullanımı, uygun yerleşim ve seviye ayarıyla dinleme alanındaki bas dağılımını iyileştirebilir. Ancak bu sonuç otomatik değildir; faz, gecikme, crossover ve oda geometrisi birlikte optimize edilmelidir.

2.15.2. Crossover ve faz ilişkisi

Subwoofer ile ana monitörlerin birleştiği crossover bölgesinde seviye ve faz uyumu önemlidir.

Yanlış gecikme veya faz ayarı, crossover çevresinde bir çukur oluşturabilir. Bu durumda yalnızca subwoofer seviyesini yükseltmek sorunu çözmeyebilir.

Kalibrasyon sırasında:

Burada amaç en yüksek bas seviyesini elde etmek değil, alt frekansların ana monitörlerle dengeli ve tutarlı birleşmesini sağlamaktır. ARTLINE

2.16. Profesyonel stüdyolarda sık yapılan akustik hatalar

Bunlara ek olarak, oda akustiği ile ses yalıtımını karıştırmak, ölçüm mikrofonunun kalibrasyonunu göz ardı etmek, yalnızca tek bir frekans eğrisine bakmak ve bütün odalar için aynı RT60 hedefini kullanmak da önemli tasarım hatalarıdır.

2.17. Stüdyo tasarımında uygulama sırası: Nereden başlanmalı?

Akustik düzenleme bütçesinin doğru kullanılabilmesi için işlemler öncelik sırasına konulmalıdır. Önce odanın geometrisi ve kullanım amacı belirlenmeli, ardından en büyük ve en belirgin problemler çözülmelidir.

Bu sıra, her stüdyoda aynı miktarda malzeme kullanılacağı anlamına gelmez. Bazı odalarda en büyük iyileşme monitör konumunu değiştirmekle elde edilebilir; bazılarında ise duvar ve tavan yansımalarını kontrol etmek gerekir. Çok problemli düşük frekans davranışlarında daha kapsamlı bir tasarım gerekebilir.

218. Örnek uygulama: 20 m²’lik bir ev stüdyosu ( Home Stüdyo Kurmak )

Diyelim ki 5,0 m uzunluğunda, 4,0 m genişliğinde ve 2,7 m yüksekliğinde bir odada çalışıyorsunuz. Bu oda yaklaşık 54 m³ hacme sahiptir.

Bu örnek üzerinden uygulanabilecek yaklaşım şöyledir.

Birinci aşama — Yerleşim: Monitörleri odanın kısa duvarına göre simetrik yerleştirerek başlayın. Dinleme noktasını tam oda merkezine sabitlemek yerine birkaç aday konum belirleyin. Monitörlerin duvara uzaklıklarını kaydedin.

İkinci aşama — Ölçüm: Sol ve sağ kanalı ayrı ölçün. Bas bölgesinde oluşan tepe ve çukurların konum değişikliğine nasıl tepki verdiğini inceleyin. Dinleme noktasının çevresinde birden fazla ölçüm yapın.

Üçüncü aşama — Fiziksel düzenleme: İlk yansıma bölgelerinde yeterli kalınlıkta geniş bantlı paneller kullanın. Köşelerde uygun bas tuzaklarını değerlendirin. Panel kalınlığını yalnızca görünüşe göre değil, hedeflenen frekans aralığına göre belirleyin.

Dördüncü aşama — Tekrar ölçüm: Aynı mikrofon konumlarında yeni ölçümler alın. Frekans cevabı, waterfall ve impulse response sonuçlarını ilk ölçümlerle karşılaştırın.

Beşinci aşama — Kalibrasyon: Fiziksel düzenlemeden sonra kalan ve EQ ile düzeltilebilen tepeleri dikkatle değerlendirin. Son olarak farklı referans kayıtlarla miks kararlarının ne kadar tutarlı olduğunu dinleyin.

Bu örnek, belirli bir oda için hazır bir akustik reçete değildir. Gerçek odanın yapısı, monitör modeli, kapı ve pencere konumları ve ölçüm sonuçları tasarım kararlarını değiştirebilir.

2.19. Profesyonel doğrulama: Ölçüm ile dinlemeyi birleştirmek

Akustik ölçüm, sorunun nerede olduğunu anlamaya yardımcı olur; ancak tek başına bütün dinleme deneyimini açıklamaz. Aynı şekilde yalnızca dinlemeye dayanmak da oda etkilerini kaynak kaydın özelliklerinden ayırmayı zorlaştırabilir.

En güvenilir yaklaşım, ölçüm ve dinlemeyi birbirini doğrulayan iki araç olarak kullanmaktır.

219.1. Referans kayıtlarla dinleme

İyi bilinen ve farklı sistemlerde defalarca dinlenmiş referans kayıtlar kullanılmalıdır. Bas gitarın notaları arasındaki denge, kick ve bas ilişkisinin kararlılığı, vokalin orta frekansları, stereo merkez ve yüksek frekansların doğallığı karşılaştırılabilir.

Ancak referans kaydın kendisi de miks ve mastering tercihleri içerir. Amaç her kaydı aynı tonda duyurmak değil, odanın farklı kayıtları nasıl etkilediğini anlamaktır. @ARTLINE

2.19.2. Seviye eşleştirme

İki dinleme koşulunu karşılaştırırken ses seviyeleri mümkün olduğunca eşit tutulmalıdır. Daha yüksek ses, çoğu zaman daha dolgun veya daha ayrıntılı algılanabilir; bu da değerlendirmeyi yanıltabilir.

Akustik düzenleme öncesi ve sonrası dinleme testlerinde aynı kayıtları, aynı monitör seviyesini ve mümkün olduğunca aynı dinleme konumunu kullanmak karşılaştırmayı daha güvenilir hâle getirir.

2.19.3. Birden fazla konumda değerlendirme

Kontrol odasının her noktasında aynı frekans cevabını elde etmek çoğu zaman mümkün değildir. Bu nedenle yalnızca tek bir mikrofon konumuna odaklanmak yerine, ana dinleme noktasını önceliklendirmek ve çevresindeki davranışı da incelemek gerekir.

Özellikle bas frekanslarda birkaç santimetre veya desimetre ölçeğindeki konum değişiklikleri önemli sonuçlar yaratabilir. Ana dinleme noktasında iyileşme sağlanırken çevredeki alanın nasıl değiştiği de değerlendirilmelidir.

2.20.2.Bölüm  Sonuç: İyi stüdyo akustiği bir malzeme değil, bir sistem tasarımıdır

Kayıt stüdyosunun akustik kalitesi, tek bir ürünle veya tek bir ölçüm değeriyle açıklanamaz. Odanın geometrisi, yapı malzemeleri, monitör yerleşimi, ses dalgalarının yansıma yolları, düşük frekans rezonansları ve sönümlenme davranışı birbiriyle etkileşim içindedir.

Profesyonel bir yaklaşımda öncelikle odanın kullanım amacı belirlenir. Ardından fiziksel geometri incelenir, monitörler ve dinleme noktası doğru konumlandırılır, akustik ölçümler yapılır ve sorunların nedenleri ayrıştırılır. Uygun malzemeler seçilir; uygulama sonrasında ölçüm ve dinleme testleri tekrarlanır.

Akustik sünger, mineral yün, membran rezonatörü, difüzör veya DSP sistemi kendi başına bir çözüm değildir. Her biri doğru problem için, doğru boyutta ve doğru yerde kullanıldığında değer kazanır.

Bir miks mühendisinin duyduğu bas fazlalığı odanın rezonansından kaynaklanıyorsa, miksin kendisini değiştirmek yerine önce dinleme koşullarını düzeltmek gerekir. Bir vokal kaydında duyulan metalik renklenme erken yansımalardan geliyorsa, mikrofon veya preamplifikatör değiştirmekten önce oda ve mikrofon konumu değerlendirilmelidir.

Bu yazımdaki yaklaşım  hedefim, yalnızca güzel görünen bir oda oluşturmak değil; kayıt, miks ve mastering kararlarını güvenilir kılan, ölçülebilen ve dinlemeyle doğrulanabilen bir akustik ortam kurmaktır.       @HakanNART

2. Bölüm Kaynakça  ve İleri okuma

Makalenin teknik çerçevesini geliştirmek ve uygulamaları daha ayrıntılı incelemek için aşağıdaki kaynaklardan yararlanabilirsiniz.

-Genelec — Oda akustiği ve monitör yerleşimi: How to Improve Room Acoustics. Erken yansımalar, soğurma, difüzyon ve oda düzenlemesi için pratik bir kaynak.

– Genelec — Monitör yerleşimi: Studio Monitor Placement. Simetri, dinleme konumu ve oda modlarının monitör performansına etkisi hakkında rehber.

-Room EQ Wizard — Resmî dokümantasyon: REW Help Index. Frekans cevabı, impulse response, RT60, waterfall ve spektral sönümlenme analizleri için başvuru kaynağı.

– Genelec — Monitör kalibrasyonu: Monitor Calibration & Improving Acoustics. Fiziksel akustik düzenleme ile elektronik kalibrasyonun birlikte değerlendirilmesi.

-Genelec — Ev stüdyosu tasarımı: Beginner’s Guide to Building a Home Studio. Monitör yerleşimi, oda sınırları ve düşük frekans sorunları için uygulamalı bilgiler.

Bu kaynaklar, makaledeki temel fizik ve mühendislik açıklamalarını ileri düzeyde incelemek için başlangıç noktalarıdır. Belirli bir stüdyoya ait nihai tasarım kararları ise gerçek oda ölçümleri ve ilgili uygulama koşulları üzerinden verilmelidir.

Tüm MAKALE KAYNAKÇA

 Kaynakça ve İleri Okuma

-Everest, F. A., Pohlmann, K. C. Master Handbook of Acoustics. McGraw-Hill.

-Newell, P. Recording Studio Design. Focal Press.

-Gervais, R. Home Recording Studio: Build It Like the Pros. Cengage.

-Cox, T. J., D’Antonio, P. Acoustic Absorbers and Diffusers: Theory, Design and Application. CRC Press.

-Kuttruff, H. Room Acoustics. CRC Press.

-Beranek, L. Acoustics. Acoustical Society of America.

-Toole, F. Sound Reproduction: The Acoustics and Psychoacoustics of Loudspeakers and Rooms. Focal Press.

-Schroeder, M. R. Diffüzör ve oda akustiği üzerine çalışmaları, Journal of the Acoustical Society of America (1975, 1979).

-ITU-R BS.1116: Subjective assessment of small impairments in audio systems.

-Room EQ Wizard (REW) dokümantasyonu ve ölçüm kılavuzları.

-Genelec — Oda akustiği ve monitör yerleşimi: How to Improve Room Acoustics. Erken yansımalar, soğurma, difüzyon ve oda düzenlemesi için pratik bir kaynak.
